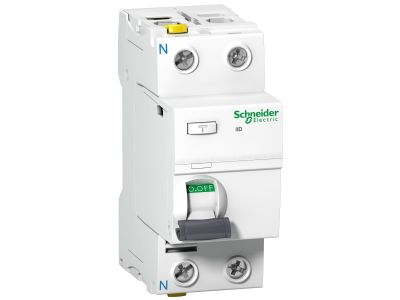

Wyłącznik różnicowoprądowy 2P 63A 30mA typ A, iID-63-2-30-A, Acti 9 | A9Z21263 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID z prestiżowej serii Acti 9 od Schneider Electric to fundament bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Model o numerze katalogowym A9Z21263 charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, typowych dla rozbudowanych rozdzielnic obiektowych. Urządzenie posiada czułość różnicowoprądową na poziomie 30 mA, co stanowi kluczowy element ochrony uzupełniającej przed dotykiem bezpośrednim, chroniąc życie i zdrowie użytkowników. Jako wyłącznik typu A, aparat ten jest przystosowany do wykrywania nie tylko prądów przemiennych sinusoidalnych, ale również prądów pulsujących stałych, które są generowane przez nowoczesne odbiorniki wyposażone w układy elektroniczne, takie jak zasilacze impulsowe, falowniki czy oświetlenie LED.

• Prąd znamionowy 63 A: Zapewnia stabilną pracę w wymagających systemach zasilania.
• Czułość 30 mA: Gwarantuje najwyższy standard ochrony przeciwporażeniowej.
• Typ zabezpieczenia A: Skuteczna detekcja prądów upływu AC oraz pulsujących DC.
• Konstrukcja 2-biegunowa: Przeznaczona do obwodów jednofazowych z zaciskiem neutralnym po lewej stronie (LEFT).
• Seria Acti 9: Gwarancja pełnej kompatybilności z systemem modułowym Schneider Electric.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 61008-1, która definiuje rygorystyczne parametry pracy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne nawet w trudnych warunkach eksploatacyjnych, zapewniając niezawodność działania przez cały cykl życia instalacji.

Zastosowanie

Wyłącznik iID-63-2-30-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest niezastąpiony w obwodach zasilających urządzenia biurowe, sprzęt IT, a także w nowoczesnych domach wyposażonych w inteligentne systemy sterowania. Ze względu na charakterystykę typu A, jest to rozwiązanie rekomendowane wszędzie tam, gdzie standardowe wyłączniki typu AC mogłyby nie zareagować na odkształcone przebiegi prądu upływu generowane przez prostowniki i sterowniki elektroniczne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Należy zwrócić szczególną uwagę na fakt, że położenie zacisku neutralnego znajduje się po lewej stronie (LEFT), co musi zostać uwzględnione przy projektowaniu szynowania i układaniu przewodów w rozdzielnicy. Przekrój przewodów przyłączeniowych musi być dostosowany do prądu znamionowego 63 A, a zaciski powinny zostać dokręcone z odpowiednim momentem obrotowym, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Zaleca się regularne sprawdzanie poprawności działania mechanizmu wyzwalającego poprzez naciśnięcie przycisku "Test" znajdującego się na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed zwarciem? Nie, model iID to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu. Do ochrony przed zwarciem i przeciążeniem należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).
• Dlaczego warto wybrać typ A zamiast typu AC? Typ A jest bardziej wszechstronny – wykrywa prądy upływu, które mogą zostać pominięte przez typ AC, co jest kluczowe w dobie powszechnej elektroniki i zasilaczy impulsowych.
• Gdzie znajduje się zacisk neutralny? W tym konkretnym modelu (A9Z21263) zacisk neutralny znajduje się po lewej stronie urządzenia.
