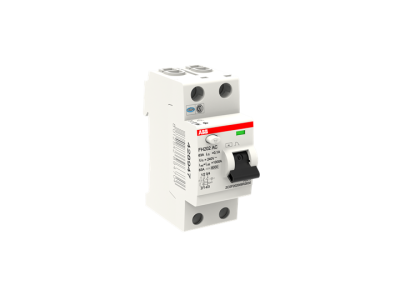

Wyłącznik różnicowoprądowy 2P 63A 100mA typ AC, FH202 AC-63/0.1 HOME | 2CSF202006R2630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB FH202 AC-63/0.1 z serii HOME to profesjonalne urządzenie zabezpieczające, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Prąd znamionowy wynoszący 63A pozwala na stabilną pracę w obwodach o znacznym obciążeniu, stanowiąc solidny punkt ochrony w rozdzielnicy. Urządzenie posiada konstrukcję dwubiegunową (2P), co umożliwia jednoczesne monitorowanie i w razie potrzeby odłączenie toru fazowego oraz neutralnego. Znamionowy prąd różnicowy o wartości 100mA (0,1A) klasyfikuje ten model jako doskonałe zabezpieczenie przeciwpożarowe, ograniczające ryzyko zapłonu spowodowanego prądami upływu do ziemi. Typ wyzwalania AC gwarantuje skuteczną reakcję na sinusoidalne prądy przemienne, które są standardem w większości instalacji budynkowych.

Zgodność z Normami

Produkt został wykonany w oparciu o rygorystyczne standardy jakościowe firmy ABB i jest w pełni zgodny z międzynarodową normą IEC/EN 61008. Spełnienie tych wymagań zapewnia niezawodność działania mechanizmu wyzwalającego nawet po długim czasie bezczynności. Wyłącznik posiada oznaczenie CE oraz przeszedł szereg testów laboratoryjnych potwierdzających jego parametry techniczne, co jest kluczowe dla inżynierów i instalatorów dbających o certyfikację wykonanych instalacji.

Zastosowanie

• Ochrona przeciwpożarowa w budynkach mieszkalnych i komercyjnych poprzez wykrywanie prądów upływu.
• Zabezpieczenie obwodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Zastosowanie w układach, gdzie wymagana jest ochrona przed dotykiem pośrednim w układach sieciowych TN i TT.
• Idealny do instalacji domowych (seria HOME), gdzie wymagana jest wysoka jakość osprzętu modułowego przy zachowaniu optymalnych kosztów.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie montażowej DIN (TS35) o szerokości 35 mm. Podczas instalacji należy upewnić się, że przewody są odpowiednio odizolowane i pewnie osadzone w zaciskach windowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, aby uniknąć zjawiska luzowania się styków pod wpływem drgań lub zmian temperatury. Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania wyłącznika poprzez naciśnięcie przycisku TEST. Producent zaleca przeprowadzanie takiego testu okresowo, aby zweryfikować sprawność mechaniczną i elektryczną aparatu.

FAQ

• Czy wyłącznik 100mA chroni przed porażeniem prądem? Wyłącznik o czułości 100mA zapewnia ochronę przy dotyku pośrednim oraz ochronę przeciwpożarową. Do ochrony przed dotykiem bezpośrednim (ochrona uzupełniająca) standardowo stosuje się wyłączniki o czułości 30mA.
• Co oznacza typ AC? Typ AC oznacza, że urządzenie jest zaprojektowane do wykrywania różnicowych prądów przemiennych o kształcie sinusoidalnym. Jest to najczęściej stosowany typ w standardowych obwodach oświetleniowych i gniazdowych.
• Czy można go stosować w przemyśle? Tak, o ile parametry sieci i charakter odbiorników odpowiadają specyfikacji typu AC oraz prądowi znamionowemu 63A.
