Wyłącznik różnicowoprądowy 2P 40A 30mA typ AC, IDK-40-2-30-AC, Acti 9 | A9Z05240 Schneider Electric

Opis i Kluczowe Cechy

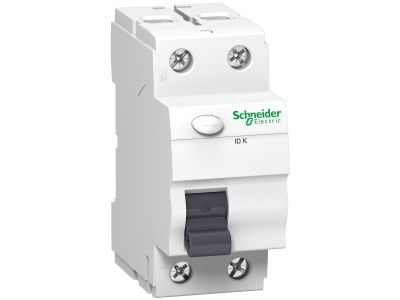

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti9 iID K o numerze katalogowym A9Z05240 to zaawansowany aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A oraz czułością na prąd różnicowy o wartości 30mA, co klasyfikuje go jako wyłącznik wysokoczuły, dedykowany do ochrony ludzi przed porażeniem przy dotyku bezpośrednim. Typ wyzwalania AC oznacza, że aparat reaguje na sinusoidalne prądy przemienne, co jest standardem w większości obwodów ogólnego przeznaczenia.

• Konfiguracja 2-biegunowa (2P): Idealna do zabezpieczania obwodów jednofazowych w budownictwie mieszkaniowym i komercyjnym.
• Prąd znamionowy 40A: Pozwala na współpracę z szerokim zakresem obciążeń, zapewniając stabilną pracę bez zbędnych zadziałań termicznych.
• Czułość 30mA: Kluczowy parametr gwarantujący samoczynne wyłączenie zasilania w czasie uniemożliwiającym wystąpienie niebezpiecznych skutków fizjologicznych dla organizmu ludzkiego.
• Trwałość mechaniczna i elektryczna: Produkty serii Acti9 słyną z wysokiej wytrzymałości, co przekłada się na wieloletnią, bezawaryjną eksploatację w rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa szczegółowe parametry dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa deklarowane czasy wyłączenia oraz wytrzymałość zwarciową zgodną ze specyfikacją techniczną producenta Schneider Electric.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-40-2-30-AC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest niezbędnym elementem w układach sieci TN-S oraz TT. Główne obszary wykorzystania to:

• Budownictwo mieszkaniowe: Zabezpieczenie obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD w łazienkach i kuchniach.
• Obiekty komercyjne: Ochrona instalacji w biurach, sklepach oraz placówkach użyteczności publicznej.
• Rozdzielnice modułowe: Dzięki standardowej szerokości modułów, aparat idealnie komponuje się z innymi elementami systemu Acti9, takimi jak wyłączniki nadprądowe czy ograniczniki przepięć.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej ochrony przeciwporażeniowej. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie TH35 (DIN).
• Moment dokręcania zacisków: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje niską rezystancję przejścia.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu poprzez naciśnięcie przycisku kontrolnego "T". Zaleca się regularne testowanie aparatu zgodnie z instrukcją producenta.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model A9Z05240 to wyłącznik typu RCCB, który reaguje wyłącznie na prąd upływu (różnicowy). Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania sinusoidalnych prądów upływu. Jest to najczęściej stosowany typ w standardowych instalacjach domowych, gdzie nie występują zaawansowane odbiorniki nieliniowe generujące prądy odkształcone.

3. Czy można go stosować w sieciach trójfazowych?
Ten konkretny model jest 2-biegunowy i przeznaczony do obwodów jednofazowych (faza + neutralny). Do instalacji trójfazowych należy wybrać wersję 4-biegunową (4P).
