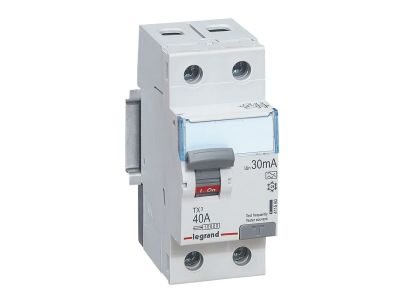

Wyłącznik różnicowoprądowy 2P 40A 30mA typ A, P302 TX3 | 411560 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii TX3 o numerze katalogowym 411560 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako aparat dwubiegunowy (2P), dedykowany jest do pracy w obwodach jednofazowych o napięciu znamionowym 230 V~. Prąd znamionowy wynoszący 40 A pozwala na obsługę rozbudowanych obwodów odbiorczych, zapewniając stabilność pracy nawet przy znacznym obciążeniu. Kluczowym atutem urządzenia jest jego charakterystyka Typu A, która umożliwia wykrywanie nie tylko sinusoidalnych prądów różnicowych przemiennych, ale również prądów pulsujących stałych, co jest niezbędne w nowoczesnych instalacjach wyposażonych w elektronikę, zasilacze impulsowe czy falowniki.

• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę przeciwporażeniową (ochrona uzupełniająca przy dotyku bezpośrednim).
• Szerokość modułowa: Urządzenie zajmuje jedynie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność z osprzętem: Możliwość rozbudowy o styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3 zwiększa funkcjonalność systemu.
• Elastyczność podłączenia: Konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłym oparciu o rygorystyczne standardy bezpieczeństwa. Wyłącznik spełnia wymagania normy przedmiotowej EN 61008-1, która definiuje parametry pracy i niezawodności dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki certyfikacji i przynależności do serii TX3, instalatorzy mają pewność, że urządzenie przeszło wymagające testy laboratoryjne w zakresie wytrzymałości elektrycznej, mechanicznej oraz czułości na prądy upływu, co gwarantuje długowieczność i bezawaryjność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik różnicowoprądowy P302 TX3 Typ A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Ze względu na zdolność wykrywania prądów pulsujących stałych, jest on rekomendowany do zabezpieczania obwodów zasilających:

• Sprzęt AGD nowej generacji (pralki, zmywarki z inwerterami).
• Komputery, serwery i biurowy sprzęt IT.
• Układy sterowania automatyki budynkowej.
• Oświetlenie LED z zaawansowanymi układami zasilającymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe oprzewodowanie: Przewód neutralny (N) musi być podłączony do odpowiednio oznaczonego zacisku.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie aparatu poprzez naciśnięcie przycisku "T" (Test). Zaleca się przeprowadzanie tego testu okresowo, zgodnie z instrukcją producenta.
• Estetyka i identyfikacja: Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu w rzędzie innych zabezpieczeń.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model P302 TX3 to wyłącznik różnicowoprądowy (RCCB), który służy do ochrony przed porażeniem i pożarem. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy.
• Czym różni się typ A od typu AC? Typ AC wykrywa tylko prądy różnicowe sinusoidalne przemienne. Typ A (zastosowany tutaj) wykrywa dodatkowo prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych domach.
• Czy mogę zamontować do niego styk pomocniczy? Tak, urządzenie jest w pełni kompatybilne z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
