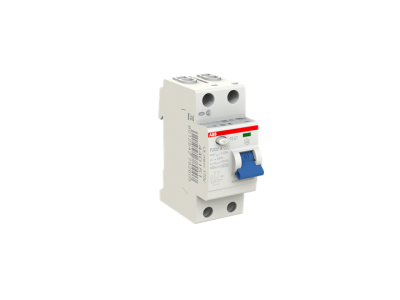

Wyłącznik różnicowoprądowy 2P 40A 30mA typ A, F202 A-40/0.03 STANDARD | 2CSF202101R1400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F202 A-40/0.03, to fundament bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na stabilne i bezpieczne przewodzenie prądu w obwodach o znacznym obciążeniu. Jako wyłącznik typu A, urządzenie to oferuje zaawansowaną ochronę, reagując nie tylko na prądy różnicowe sinusoidalnie zmienne, ale również na prądy pulsujące ze składową stałą. Jest to kluczowe w dobie powszechnego stosowania zasilaczy impulsowych, elektroniki użytkowej oraz systemów oświetlenia LED, które mogą generować odkształcone prądy upływu. Czułość na poziomie 30 mA (0,03 A) gwarantuje skuteczną ochronę przeciwporażeniową, odcinając zasilanie w ułamku sekundy po wykryciu upływu prądu zagrażającego życiu ludzkiemu.

• Typ A: Wykrywa prądy przemienne oraz pulsujące prądy stałe, zapewniając wyższy poziom bezpieczeństwa niż standardowe typy AC.
• Prąd znamionowy 40 A: Wysoka obciążalność prądowa dostosowana do wymagań współczesnych rozdzielnic domowych i biurowych.
• Konstrukcja 2-biegunowa (2P): Przeznaczona do pracy w układach jednofazowych, zapewniając pełne odcięcie toru fazowego i neutralnego.
• Niezawodność ABB: Seria F200 słynie z wysokiej odporności na przypadkowe wyzwolenia spowodowane przepięciami atmosferycznymi lub łączeniowymi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą międzynarodową IEC/EN 61008, która definiuje wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadmiarowoprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie przeszło surowe testy wytrzymałości elektrycznej, mechanicznej oraz precyzji czasu zadziałania. Posiadanie certyfikatów uznanych jednostek badawczych potwierdza najwyższą jakość wykonania i dopuszczenie do stosowania w profesjonalnych instalacjach niskiego napięcia na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik F202 A-40/0.03 jest dedykowany do szerokiego spektrum zastosowań, ze szczególnym uwzględnieniem budownictwa mieszkaniowego oraz obiektów użyteczności publicznej. Idealnie sprawdza się w ochronie obwodów gniazd ogólnego przeznaczenia, obwodów łazienkowych oraz kuchni, gdzie ryzyko porażenia prądem jest podwyższone. Dzięki charakterystyce typu A, jest to rozwiązanie rekomendowane do zasilania urządzeń takich jak pralki, zmywarki, komputery oraz systemy klimatyzacji, które wykorzystują układy prostownicze. Urządzenie zapewnia skuteczną ochronę przed dotykiem pośrednim, minimalizując ryzyko wystąpienia pożaru wywołanego prądami upływu do ziemi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez osobę posiadającą odpowiednie uprawnienia elektryczne. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, co umożliwia łatwą integrację w większości typowych rozdzielnic. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega luzowaniu się przewodów i powstawaniu niebezpiecznych punktów przegrzania. Zaciski pozwalają na podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka z tulejką). Po zakończeniu montażu i podaniu napięcia, niezbędne jest sprawdzenie poprawności działania mechanizmu poprzez naciśnięcie przycisku TEST (oznaczonego literą T) – czynność tę użytkownik powinien powtarzać regularnie, zgodnie z zaleceniami producenta, aby zweryfikować sprawność układu wyzwalającego.

FAQ

• Czy ten wyłącznik zastępuje bezpiecznik nadprądowy? Nie, model F202 A-40/0.03 to wyłącznik różnicowoprądowy (RCCB), który chroni przed upływem prądu. Do ochrony przed zwarciami i przeciążeniami należy szeregowo zastosować wyłącznik nadmiarowoprądowy (MCB).
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy pulsujące ze składową stałą. Jest to bezpieczniejszy wybór niż typ AC w domach z dużą ilością elektroniki.
• Czy mogę zamontować ten wyłącznik w instalacji trójfazowej? Ten konkretny model jest 2-biegunowy i przeznaczony do obwodów jednofazowych (faza + neutralny). Do instalacji trójfazowych należy wybrać model 4-biegunowy (4P).
