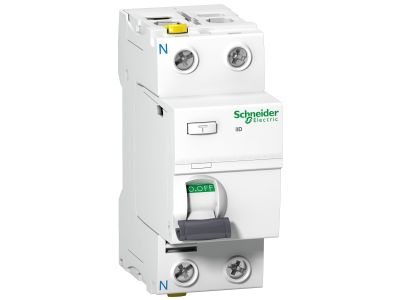

Wyłącznik różnicowoprądowy 2P 25A 30mA typ Si, iID-25-2-30-Si, Acti 9 | A9Z31225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID-25-2-30-Si z serii Acti 9 od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie w dziedzinie ochrony przeciwporażeniowej i przeciwpożarowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz czułością różnicowoprądową 30mA, co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim. Kluczowym wyróżnikiem tego modelu jest typ zabezpieczenia A-SI (Super Immunized). Technologia ta została zaprojektowana w celu zapewnienia maksymalnej ciągłości zasilania w środowiskach narażonych na zakłócenia elektryczne, takie jak przepięcia atmosferyczne, prądy harmoniczne czy szybkie stany przejściowe.

• Typ A-SI: Gwarantuje zwiększoną odporność na niepożądane wyzwolenia, co jest kluczowe w instalacjach z dużą ilością elektroniki.
• Konfiguracja 2-biegunowa: Przeznaczona do obwodów jednofazowych, z torem neutralnym umieszczonym po lewej stronie (LEFT).
• Seria Acti 9: System modułowy zapewniający pełną kompatybilność z akcesoriami pomocniczymi i najwyższy standard bezpieczeństwa.
• Wskaźnik VisiTrip: Pozwala na szybką identyfikację uszkodzonego obwodu, co znacząco skraca czas przestoju i diagnostyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki certyfikacji Schneider Electric, użytkownik ma pewność, że urządzenie zachowuje swoje parametry techniczne w szerokim zakresie temperatur pracy oraz jest odporne na starzenie się komponentów elektronicznych odpowiedzialnych za detekcję prądów upływu.

Zastosowanie

Wyłącznik iID-25-2-30-Si znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność zasilania przy jednoczesnym występowaniu zakłóceń w sieci. Jest idealnym wyborem dla:

• Biur i budynków komercyjnych: Gdzie duża liczba zasilaczy impulsowych (komputery, oświetlenie LED) może generować prądy upływu o wysokiej częstotliwości.
• Przemysłu: W obwodach sterowania i zasilania maszyn wyposażonych w przemienniki częstotliwości (falowniki).
• Infrastruktury krytycznej: Gdzie każde nieuzasadnione zadziałanie zabezpieczenia generuje wysokie koszty operacyjne.
• Instalacji domowych: Wyposażonych w nowoczesne systemy automatyki i zaawansowany sprzęt AGD.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Ze względu na konstrukcję z torem neutralnym po lewej stronie (LEFT), należy zwrócić szczególną uwagę na prawidłowe oprzewodowanie zgodnie ze schematem widocznym na obudowie. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Po zakończeniu montażu i podaniu napięcia, konieczne jest przeprowadzenie testu działania za pomocą przycisku "T" (Test) umieszczonego na froncie obudowy, co powinno być powtarzane okresowo zgodnie z instrukcją eksploatacji.

FAQ

• Co oznacza typ A-SI? Jest to typ wyłącznika o wzmocnionej odporności na zakłócenia. Reaguje na prądy różnicowe sinusoidalne oraz wyprostowane pulsacyjne, posiadając jednocześnie filtry zapobiegające zbędnym wyzwoleniom przy krótkotrwałych impulsach prądowych.
• Czy ten wyłącznik chroni przed przeciążeniem? Nie, jest to wyłącznik typu RCCB (bez członu nadmiarowoprądowego). Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (MCB).
• Czy położenie toru neutralnego ma znaczenie? Tak, w tym modelu tor neutralny znajduje się po lewej stronie. Należy to uwzględnić podczas projektowania szynowania w rozdzielnicy.
