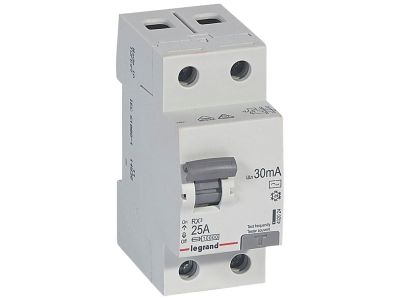

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, RX3 | 402024 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii RX3 o numerze katalogowym 402024 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz znamionowym prądem różnicowym 30 mA, co czyni go idealnym rozwiązaniem do ochrony przeciwporażeniowej przy dotyku bezpośrednim. Jako wyłącznik dwubiegunowy (2P), dedykowany jest do pracy w obwodach jednofazowych o napięciu znamionowym 230 V~.

• Typ AC: Urządzenie jest przystosowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości domowych i biurowych obwodów odbiorczych.
• Wysoka zdolność zwarciowa: Prąd znamionowy zwarciowy umowny Icn wynosi aż 10000 A (10 kA), co gwarantuje wytrzymałość i niezawodność urządzenia nawet w przypadku wystąpienia znacznych przeciążeń w sieci.
• Kompaktowa budowa: Szerokość urządzenia wynosi zaledwie 2 moduły (35 mm), gdzie każdy moduł to standardowe 17,5 mm, co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Estetyka i funkcjonalność: Wyposażony w ergonomiczną dźwignię załączającą w kolorze szarym, która umożliwia szybką identyfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa. Kluczową normą, którą spełnia wyłącznik, jest EN 61008-1. Norma ta określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Dzięki temu użytkownik ma pewność, że produkt przeszedł rygorystyczne testy w zakresie powtarzalności zadziałania, wytrzymałości dielektrycznej oraz odporności na prądy udarowe.

Zastosowanie

Wyłącznik różnicowoprądowy RX3 znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz komercyjnym. Jest niezbędnym elementem nowoczesnej instalacji elektrycznej, pełniącym funkcję ochrony przed porażeniem prądem elektrycznym oraz chroniącym obiekt przed ryzykiem pożaru wywołanego przez prądy upływu. Idealnie sprawdza się w:

• Obwodach gniazd wtykowych ogólnego przeznaczenia.
• Instalacjach oświetleniowych w pomieszczeniach o podwyższonej wilgotności.
• Zabezpieczaniu urządzeń AGD i RTV w gospodarstwach domowych.
• Rozdzielnicach piętrowych w budynkach wielorodzinnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej funkcjonalności ochrony różnicowoprądowej. Wyłącznik Legrand 402024 jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 25 A, co zapewnia stabilne przesyłanie energii bez strat.
• Testowanie: Po zamontowaniu urządzenia i podłączeniu napięcia, należy obowiązkowo sprawdzić poprawność działania mechanizmu za pomocą przycisku "TEST" umieszczonego na froncie obudowy. Zaleca się przeprowadzanie takiego testu okresowo, zgodnie z zaleceniami producenta.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. W przypadku instalacji z elektroniką generującą odkształcenia (np. falowniki), należy rozważyć typ A.

2. Jaka jest główna różnica między serią RX3 a innymi seriami Legrand?
Seria RX3 została zoptymalizowana pod kątem budownictwa mieszkaniowego, oferując wysoką niezawodność i parametry (jak 10kA) przy zachowaniu ekonomicznej efektywności.

3. Czy urządzenie można montować w dowolnej pozycji?
Tak, konstrukcja wyłącznika pozwala na montaż na szynie TH35 w pionie lub poziomie, jednak zaleca się zachowanie standardowego kierunku zasilania (od góry) dla przejrzystości instalacji.
