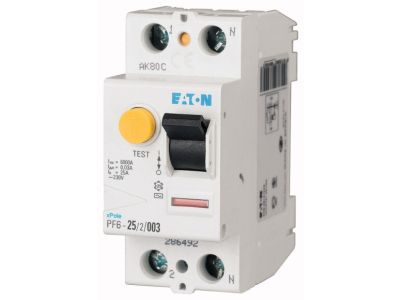

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, PF6-25/2/003 | 286492 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii PF6, o oznaczeniu katalogowym 286492, to fundament nowoczesnej ochrony przeciwporażeniowej w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczne zabezpieczenie obwodów odbiorczych w budownictwie mieszkaniowym oraz komercyjnym. Jako aparat 2-biegunowy, idealnie sprawdza się w układach jednofazowych, monitorując różnicę prądów w przewodzie fazowym i neutralnym.

• Czułość 30 mA: Znamionowy prąd różnicowy na poziomie 0,03 A zapewnia wysoką czułość, niezbędną do ochrony życia i zdrowia użytkowników przed porażeniem prądem przy dotyku bezpośrednim.
• Typ AC: Wyłącznik jest czuły na prąd przemienny, co czyni go standardowym rozwiązaniem dla większości domowych i biurowych odbiorników energii.
• Wytrzymałość zwarciowa 6 kA: Znamionowa zdolność łączeniowa na poziomie 6000 A gwarantuje bezpieczeństwo pracy aparatu nawet w przypadku wystąpienia znacznych prądów zwarciowych w instalacji.
• Odporność na przepięcia: Konstrukcja wykazuje częściową odporność na udary prądowe do 250 A, co minimalizuje ryzyko niepożądanych wyzwoleń spowodowanych przejściowymi przepięciami w sieci.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008 potwierdza najwyższą jakość wykonania oraz powtarzalność parametrów technicznych. Urządzenie posiada certyfikację dopuszczającą do użytku w rozdzielnicach niskiego napięcia, zapewniając pełną kompatybilność z systemami szynowymi i osprzętem modułowym innych producentów zachowujących standardy DIN.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-25/2/003 znajduje szerokie zastosowanie w sektorze elektroinstalacyjnym. Jest dedykowany do:

• Instalacji domowych: zabezpieczanie obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD.
• Obiektów komercyjnych: ochrona instalacji w biurach, sklepach oraz punktach usługowych.
• Rozdzielnic modułowych: dzięki kompaktowej budowie zajmuje tylko dwa moduły na szynie montażowej, co pozwala na optymalne zagospodarowanie miejsca w szafie rozdzielczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik przystosowany jest do montażu na standardowej szynie TS35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na bezpieczne przyłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 25 A.
• Kierunek zasilania: Urządzenie umożliwia dowolność strony zasilania (góra/dół), co ułatwia oprzewodowanie rozdzielnicy.
• Regularne testowanie: Użytkownik powinien przynajmniej raz w miesiącu nacisnąć przycisk "Test" w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.

FAQ

1. Czy wyłącznik typu AC nadaje się do ochrony obwodów z elektroniką?
Typ AC jest przeznaczony do wykrywania prądów różnicowych przemiennych. W przypadku obwodów z zaawansowaną elektroniką generującą odkształcone przebiegi prądu stałego, zaleca się konsultację z projektem instalacji w celu rozważenia typu A.

2. Jaka jest szerokość urządzenia w rozdzielnicy?
Wyłącznik PF6-25/2/003 jest aparatem dwubiegunowym i zajmuje szerokość dwóch standardowych modułów (35 mm).

3. Czy wyłącznik posiada wskaźnik położenia styków?
Tak, aparatura EATON serii PF6 wyposażona jest w czytelną sygnalizację stanu pracy, co ułatwia diagnostykę i serwisowanie instalacji.
