Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, P302 TX3 | 411509 Legrand

Opis i Kluczowe Cechy

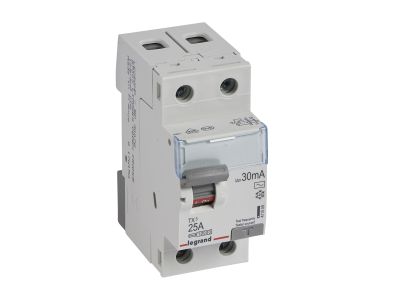

Wyłącznik różnicowoprądowy Legrand P302 z serii TX3 o numerze katalogowym 411509 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na skuteczną ochronę obwodów o standardowym obciążeniu. Jako aparat dwubiegunowy (2P), dedykowany jest do pracy w sieciach jednofazowych o napięciu znamionowym 230 V~.

Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, co klasyfikuje ten wyłącznik jako urządzenie wysokoczułe, przeznaczone do ochrony przeciwporażeniowej przy dotyku bezpośrednim. Typ wyzwalania AC oznacza, że aparat jest zoptymalizowany pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, które są najczęściej spotykane w standardowych instalacjach domowych i biurowych. Konstrukcja o szerokości dwóch modułów (17,5 mm każdy) zapewnia optymalne wykorzystanie miejsca w rozdzielnicy, a szara dźwignia załączająca pozwala na szybką identyfikację stanu pracy urządzenia.

• Prąd znamionowy 25 A: Gwarantuje stabilną pracę w obwodach odbiorczych.
• Czułość 30 mA: Zapewnia skuteczną ochronę życia i zdrowia użytkowników.
• Kompatybilność z akcesoriami: Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z renomowanej serii DX3.
• Elastyczność podłączenia: Przystosowany do łączenia za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych.

Zgodność z Normami

Wyłącznik różnicowoprądowy Legrand TX3 został zaprojektowany i wyprodukowany zgodnie z rygorystyczną normą EN 61008-1. Norma ta określa wymagania dotyczące bezpieczeństwa i niezawodności wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Dzięki pełnej certyfikacji, instalatorzy mają pewność, że produkt przeszedł wymagające testy wytrzymałości elektrycznej, mechanicznej oraz skuteczności zadziałania w sytuacjach awaryjnych.

Zastosowanie

Aparat P302 TX3 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia, obwodów oświetleniowych oraz urządzeń AGD. Dzięki charakterystyce typu AC, doskonale sprawdza się w miejscach, gdzie nie występują odbiorniki generujące odkształcone przebiegi prądu (takie jak zaawansowane falowniki czy zasilacze impulsowe dużej mocy), zapewniając niezawodną ochronę przed skutkami uszkodzenia izolacji i ryzykiem pożaru.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe oprzewodowanie: Zaciski są przystosowane do przyłączania przewodów sztywnych (drut) oraz giętkich (linka z tulejką) o odpowiednim przekroju.
• Testowanie: Po zamontowaniu i podaniu napięcia, należy obowiązkowo sprawdzić poprawność działania aparatu poprzez naciśnięcie przycisku "Test". Producent zaleca regularne powtarzanie tej czynności w celu weryfikacji sprawności mechanizmu wyzwalającego.
• Integracja: Wyłącznik można łatwo zintegrować z innymi aparatami modułowymi Legrand za pomocą szyn łączeniowych, co znacząco skraca czas montażu i estetykę okablowania w rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model P302 TX3 to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu i porażeniem. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy (MCB).
• Co oznacza typ AC? Typ AC oznacza, że urządzenie reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym.
• Czy mogę zamontować do niego styk pomocniczy? Tak, konstrukcja serii TX3 pozwala na doposażenie wyłącznika w akcesoria z serii DX3, takie jak styki pomocnicze czy wyzwalacze wzrostowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły, co odpowiada szerokości 35 mm (2 x 17,5 mm).
