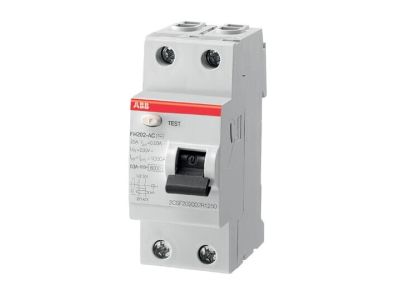

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, FH202 AC-25/0.0 HOME | 2CSF202002R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH202 AC-25/0.03, to kluczowy element nowoczesnej aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A oraz znamionowym prądem różnicowym o wartości 30mA, co czyni go idealnym rozwiązaniem do ochrony przeciwporażeniowej przy dotyku bezpośrednim. Jako aparat dwubiegunowy (2P), skutecznie monitoruje sumę prądów w przewodzie fazowym i neutralnym, reagując natychmiastowym przerwaniem obwodu w przypadku wykrycia upływu prądu do ziemi.

• Typ wyzwalania AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów przemiennych, co jest standardem w większości domowych obwodów odbiorczych.
• Kompaktowa konstrukcja: Szerokość modułowa dostosowana do standardowych rozdzielnic pozwala na optymalne zagospodarowanie miejsca na szynie DIN.
• Wysoka niezawodność: Produkty marki ABB są synonimem trwałości, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach domowych.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i szybką identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Wyłącznik FH202 AC-25/0.03 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego pełną kompatybilność z europejskimi systemami elektroenergetycznymi. Urządzenie spełnia wymagania normy IEC/EN 61008, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadmiarowoprądowego (RCCB). Dzięki temu instalatorzy mają pewność, że stosują produkt certyfikowany, bezpieczny i dopuszczony do obrotu na profesjonalnym rynku elektrotechnicznym.

Zastosowanie

Seria FH200 HOME została stworzona specjalnie z myślą o sektorze budownictwa mieszkaniowego i komercyjnego o standardowym stopniu skomplikowania. Wyłącznik znajduje zastosowanie w:

• Ochronie obwodów gniazd wtykowych ogólnego przeznaczenia w mieszkaniach i domach jednorodzinnych.
• Zabezpieczaniu obwodów oświetleniowych w miejscach o podwyższonym ryzyku porażenia.
• Instalacjach modernizowanych, gdzie wymagane jest podniesienie standardu bezpieczeństwa zgodnie z aktualnymi przepisami SEP.
• Rozdzielnicach piętrowych w budynkach wielorodzinnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów na zaciskach.
• Przekrój przewodów: Zaciski urządzenia pozwalają na podłączenie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii bez strat rezystancyjnych.
• Testowanie okresowe: Po zamontowaniu oraz w trakcie eksploatacji należy regularnie używać przycisku „Test” (T) znajdującego się na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.
• Pozycja montażu: Urządzenie może być montowane w dowolnej pozycji, co ułatwia prowadzenie oprzewodowania wewnątrz rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model FH202 to wyłącznik różnicowoprądowy (RCCB), którego głównym zadaniem jest ochrona przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadmiarowoprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne przemienne. Jest to najczęściej stosowany typ zabezpieczenia w standardowych instalacjach domowych, gdzie nie występują zaawansowane odbiorniki energoelektroniczne generujące odkształcone przebiegi prądu.

3. Jak często należy naciskać przycisk TEST?
Zaleca się przeprowadzanie testu sprawności mechanicznej wyłącznika przynajmniej raz na pół roku, aby upewnić się, że mechanizm nie uległ zatarciu i zadziała poprawnie w sytuacji zagrożenia.
