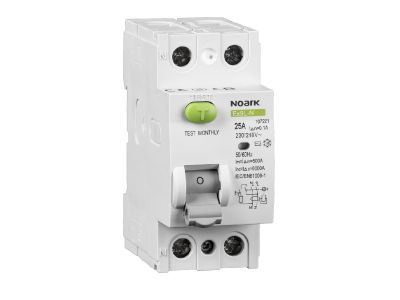

Wyłącznik różnicowoprądowy 2P 25A 30mA typ AC, Ex9L-N | 108314 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy NOARK z serii Ex9L-N o numerze katalogowym 108314 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co pozwala na jego szerokie zastosowanie w obwodach odbiorczych o standardowym obciążeniu. Jako wyłącznik dwubiegunowy (2P), idealnie nadaje się do systemów jednofazowych, zapewniając pełne odcięcie zasilania w sytuacjach awaryjnych.

• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 30 mA stanowi kluczowy element ochrony przeciwporażeniowej, reagując natychmiastowo na upływ prądu, który mógłby zagrażać życiu ludzkiemu.
• Typ AC: Urządzenie jest dedykowane do wykrywania sinusoidalnych prądów różnicowych przemiennych, co jest standardem w większości instalacji domowych i biurowych.
• Wytrzymałość zwarciowa: Znamionowa zdolność łączeniowa na poziomie 6 kA gwarantuje stabilną pracę i bezpieczeństwo nawet w przypadku wystąpienia prądów zwarciowych w sieci.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na czole aparatu pozwala na szybką weryfikację stanu pracy styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten przeszedł rygorystyczne testy trwałości mechanicznej oraz elektrycznej, a jego charakterystyka zadziałania jest powtarzalna i precyzyjna.

Zastosowanie

Wyłącznik różnicowoprądowy Ex9L-N znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej oraz lekkim przemyśle. Jest niezbędnym elementem rozdzielnic elektrycznych, gdzie pełni funkcję ochrony uzupełniającej przed dotykiem bezpośrednim. Idealnie sprawdza się w zabezpieczaniu obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD. Dzięki kompaktowej budowie i wysokiej jakości wykonania, jest preferowanym wyborem dla elektroinstalatorów budujących nowoczesne i bezpieczne systemy zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH-35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie szyn grzebieniowych dla estetycznego i pewnego połączenia z innymi aparatami modułowymi. Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy używać przycisku "Test" w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model Ex9L-N jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed upływem prądu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy (MCB).
• Czy można go stosować w obwodach z falownikami? Typ AC jest przeznaczony do czystych przebiegów sinusoidalnych. W przypadku zaawansowanej elektroniki generującej odkształcenia prądu stałego, zaleca się konsultację z projektem w celu sprawdzenia, czy nie jest wymagany typ A lub B.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje szerokość dwóch modułów (36 mm) na szynie DIN.
