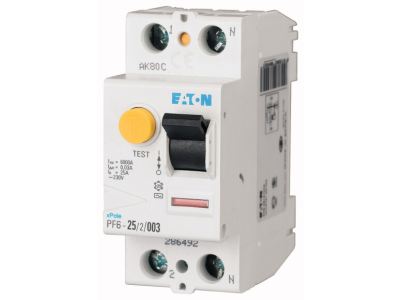

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, PF6-25/2/003-A | 112921 Eaton

Alternatywny kod produktu: PF6-25/2/003-A

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy PF6-25/2/003-A (symbol 112921) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 25 A i prądzie różnicowym 30 mA w wykonaniu typu A. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zapewnia skuteczną ochronę przeciwporażeniową w obwodach, w których mogą wystąpić prądy różnicowe przemienne oraz pulsujące prądy stałe – typowe dla nowoczesnych urządzeń elektronicznych.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak oświetlenie, gniazda wtykowe czy obwody siłowe.
• Prąd różnicowy 30 mA: Zapewnia wysoką czułość ochrony przeciwporażeniowej – wyłącza zasilanie przy upływie prądu przekraczającym 30 mA, minimalizując ryzyko porażenia.
• Typ A: Wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące prądy stałe (np. z falowników, zasilaczy impulsowych), co czyni go uniwersalnym rozwiązaniem w instalacjach z elektroniką.
• Konstrukcja 2-biegunowa (2P): Rozłącza oba przewody fazowe (L i N) w sieci jednofazowej, zwiększając bezpieczeństwo i ułatwiając diagnostykę.
• Montaż na szynie DIN TH35: Standardowy system mocowania ułatwia instalację w rozdzielnicach modułowych – nie wymaga dodatkowych akcesoriów.

Zgodność z Normami

Wyłącznik różnicowoprądowy PF6-25/2/003-A został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa obowiązujących w Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z wymaganiami odpowiednich standardów.

Zastosowanie

Wyłącznik różnicowoprądowy typu A o parametrach 25 A / 30 mA znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od budynków mieszkalnych po obiekty komercyjne. Dzięki zdolności wykrywania prądów pulsujących idealnie sprawdza się w obwodach zawierających urządzenia elektroniczne.

• Ochrona przeciwporażeniowa obwodów gniazd wtykowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie obwodów zasilających urządzenia z elektroniką – komputery, sprzęt RTV, falowniki, zasilacze impulsowe.
• Stosowanie w instalacjach przemysłowych i biurowych, gdzie występują odbiorniki generujące wyższe harmoniczne lub zakłócenia.
• Jako element zabezpieczeń w tablicach rozdzielczych i podrozdzielniach, gdzie wymagana jest czułość 30 mA.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami – przykładowo dla prądu 25 A zaleca się przekrój przewodu 2,5–4 mm². Po zakończeniu montażu sprawdź poprawność działania wyłącznika za pomocą przycisku testowego „T” (zalecane okresowe testowanie).

FAQ

• Jaki jest prąd znamionowy różnicowy tego wyłącznika? Wyłącznik PF6-25/2/003-A charakteryzuje się prądem różnicowym 30 mA, zapewniającym ochronę przeciwporażeniową w instalacjach.
• Do jakich zastosowań przeznaczony jest wyłącznik typu A? Typ A wykrywa prądy różnicowe przemienne oraz pulsujące prądy stałe, dlatego zalecany jest do obwodów z elektroniką, falownikami, zasilaczami impulsowymi.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Wyłącznik różnicowoprądowy nie posiada zabezpieczenia nadprądowego – w obwodzie należy zastosować oddzielne zabezpieczenie nadprądowe (np. wyłącznik nadprądowy) o odpowiednim prądzie znamionowym.
