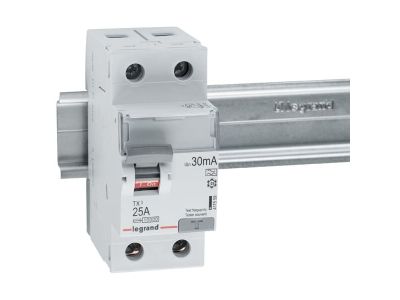

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, P302 TX3 | 411559 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand P302 z serii TX3 o numerze katalogowym 411559 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie ochrony przeciwporażeniowej w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz znamionowym prądem różnicowym o wartości 30 mA, co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim. Kluczowym atutem jest typ wyzwalania A, który pozwala na wykrywanie nie tylko prądów różnicowych sinusoidalnych przemiennych, ale również prądów pulsujących stałych, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe czy układy energoelektroniczne.

• Dwubiegunowa konstrukcja (2P): Przeznaczona do pracy w obwodach jednofazowych o napięciu znamionowym 230 V~.
• Szerokość modułowa: Urządzenie zajmuje jedynie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność osprzętowa: Możliwość rozbudowy o styki pomocnicze, wyzwalacze oraz napędy z renomowanej serii DX3 zwiększa funkcjonalność systemu.
• Solidna dźwignia: Wyraźna dźwignia załączająca w kolorze szarym zapewnia intuicyjną obsługę i szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą EN 61008-1, która określa wymagania dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą gwarantuje niezawodność działania mechanizmu wyzwalającego oraz trwałość styków głównych. Urządzenie spełnia najwyższe standardy bezpieczeństwa obowiązujące na rynku europejskim, co potwierdza jego przydatność w profesjonalnych prefabrykacjach rozdzielnic.

Zastosowanie

Wyłącznik różnicowoprądowy TX3 Typ A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Dzięki zdolności wykrywania prądów pulsujących stałych, jest on rekomendowany do obwodów zasilających:

• Nowoczesny sprzęt AGD (pralki, zmywarki z inwerterami).
• Sprzęt komputerowy i biurowy wyposażony w zasilacze impulsowe.
• Układy oświetleniowe oparte na technologii LED.
• Małe napędy sterowane przemiennikami częstotliwości.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewność połączenia elektrycznego. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z zaleceniami producenta), należy sprawdzać poprawność działania aparatu za pomocą przycisku TEST.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model P302 TX3 jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed porażeniem oraz pożarem. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowy wyłącznik nadprądowy.
• Czym różni się typ A od typu AC? Typ AC wykrywa tylko prądy sinusoidalne przemienne. Typ A, zastosowany w tym modelu, wykrywa dodatkowo prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych domach.
• Czy mogę zamontować do niego styki pomocnicze? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
