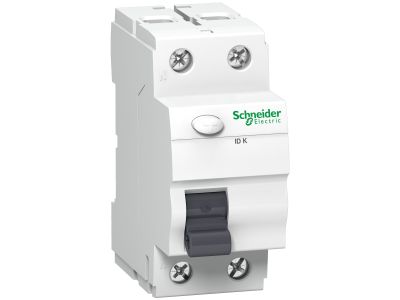

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A, IDK-25-2-30-A, Acti 9 | A9Z01225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti 9 iDK-25-2-30-A o numerze katalogowym A9Z01225 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Aparat ten został zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych poprzez realizację funkcji samoczynnego wyłączenia zasilania. Prąd znamionowy wynoszący 25 A pozwala na efektywną pracę w obwodach o standardowym obciążeniu, natomiast czułość różnicowa na poziomie 30 mA klasyfikuje to urządzenie jako środek ochrony uzupełniającej przed dotykiem bezpośrednim.

Kluczową cechą tego modelu jest typ wyzwalania A, który gwarantuje poprawną reakcję nie tylko na sinusoidalne prądy różnicowe, ale również na prądy wyprostowane pulsacyjne. Jest to niezwykle istotne w nowoczesnych instalacjach, gdzie powszechnie stosuje się zasilacze impulsowe, falowniki czy sprzęt AGD z regulacją elektroniczną. Dwubiegunowa konstrukcja (2P) umożliwia jednoczesne rozłączanie toru fazowego oraz neutralnego, co podnosi standard bezpieczeństwa podczas prac serwisowych i w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi, co potwierdza jego niezawodność w profesjonalnych aplikacjach. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Dzięki certyfikacji Schneider Electric, użytkownik ma pewność, że aparat zachowuje deklarowane czasy wyłączenia oraz wytrzymałość elektryczną i mechaniczną w długim okresie eksploatacji.

Zastosowanie

Wyłącznik różnicowoprądowy iDK-25-2-30-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w domach i biurach.
• Ochrony obwodów w łazienkach i kuchniach, gdzie występuje podwyższone ryzyko porażenia.
• Zabezpieczania urządzeń elektronicznych generujących odkształcone prądy upływu (dzięki charakterystyce typu A).
• Stosowania w rozdzielnicach modułowych jako główny lub sekcyjny element ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Aparat jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację w rozdzielnicy.
• Należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodów: zacisk neutralny (N) musi być połączony zgodnie z oznaczeniem na obudowie.
• Zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałość połączenia.
• Po zakończeniu montażu oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy sprawdzać poprawność działania mechanizmu za pomocą przycisku kontrolnego "Test".

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model iDK jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed porażeniem oraz prądami upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy (MCB).
• Dlaczego warto wybrać typ A zamiast typu AC? Typ A reaguje na prądy różnicowe sinusoidalne oraz pulsacyjne stałe. W dobie nowoczesnej elektroniki typ AC może okazać się niewystarczający, gdyż nie wykryje upływów generowanych przez wiele współczesnych urządzeń.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20 wewnątrz rozdzielnicy, co oznacza zabezpieczenie przed dostępem palcem do części pod napięciem.
