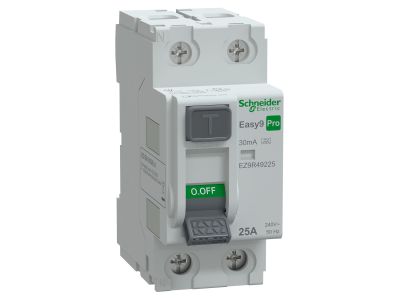

Wyłącznik różnicowoprądowy 2P 25A 30mA typ A. Easy9 Pro EZ9D-25-2-30-A | EZ9R49225 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy 2-biegunowy 25A 30mA typu A Easy9 Pro to kluczowy element zabezpieczający instalacje elektryczne przed zwarciami i porażeniami prądem. Zaprojektowany do współpracy z obwodami jednofazowymi, zapewnia szybkie odłączenie zasilania w przypadku wykrycia prądu upływowego na poziomie 30mA. Typ A gwarantuje ochronę przed prądami różnicowymi zarówno sinusoidalnymi, jak i pulsującymi, co czyni go niezbędnym w instalacjach domowych i przemysłowych.

• 2-biegunowa konstrukcja (2P): Zapewnia skuteczną ochronę obwodów jednofazowych z przewodem neutralnym i fazowym, odłączając oba przewody w przypadku zagrożenia.
• Prąd znamionowy 25A: Przeznaczony do zabezpieczania obwodów o maksymalnym obciążeniu 25A, kompatybilny z typowymi instalacjami domowymi i biurowymi.
• Czułość 30mA: Wysoka czułość na prąd upływowy minimalizuje ryzyko porażenia prądem – odłącza zasilanie w czasie poniżej 0,1 sekundy.
• Typ A (EZ9D-25-2-30-A): Chroni przed prądami różnicowymi sinusoidalnymi (AC) i pulsującymi (DC) – niezbędny w instalacjach zasilanych przez prostowniki lub zasilacze impulsowe.
• Marka Easy9 Pro: Seria charakteryzująca się kompaktową budową i łatwym montażem na szynie DIN 35mm, zgodna z normami europejskimi.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dla wyłączników różnicowoprądowych typu A. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowoprądowy Easy9 Pro 2P 25A 30mA typu A znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagana jest ochrona przed porażeniem i zwarciami.

• Instalacje domowe i mieszkaniowe – zabezpieczenie gniazd, oświetlenia i obwodów odbiorczych.
• Obwody zasilające sprzęt AGD (pralki, zmywarki) oraz elektronikę wrażliwą na zakłócenia.
• Małe i średnie zakłady przemysłowe – ochrona maszyn i urządzeń zasilanych jednofazowo.
• Obwody zasilane z prostowników lub zasilaczy impulsowych – dzięki typowi A ochrona obejmuje prądy pulsujące.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35mm w rozdzielnicy, łącząc przewód fazowy i neutralny z odpowiednimi biegunami. Prąd znamionowy i typ czułości muszą być dobrane zgodnie z projektem instalacji. Po montażu należy przeprowadzić test przyciskiem TEST – wciśnięcie powinno spowodować natychmiastowe odłączenie zasilania. Regularna kontrola działania przycisku TEST jest zalecana co 6 miesięcy.

FAQ

• Jaka jest różnica między typem A a typem AC? Typ A chroni przed prądami pulsującymi (np. zasilacze impulsowe), podczas gdy typ AC reaguje jedynie na prądy sinusoidalne. W instalacjach z elektroniką zalecany jest typ A.
• Czy wyłącznik można stosować w obwodach trójfazowych? Nie – ten model jest przeznaczony wyłącznie do obwodów jednofazowych (2-biegunowy). Do obwodów trójfazowych należy stosować wyłączniki 4-biegunowe.
• Jak często należy przeprowadzać test działania wyłącznika? Przycisk TEST powinien być testowany co najmniej raz na pół roku. W przypadku braku reakcji na naciśnięcie wyłącznik należy wymienić.
