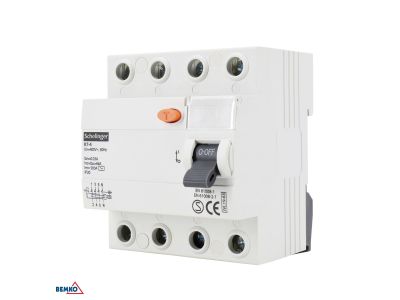

Wyłącznik różnicowoprądowy 25A 4P 30MA AC Schelinger | A03-K7-4-25-030 Bemko

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy marki Schelinger, dostarczany przez renomowanego producenta BEMKO, to kluczowy element nowoczesnych instalacji elektrycznych, zapewniający najwyższy poziom bezpieczeństwa użytkowników oraz mienia. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25A, co pozwala na jego szerokie zastosowanie w obwodach odbiorczych o standardowym obciążeniu. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 30 mA klasyfikuje urządzenie jako wyłącznik wysokoczuły, przeznaczony do ochrony przeciwporażeniowej przy dotyku bezpośrednim.
• Typ AC: Aparat jest przystosowany do wykrywania prądów różnicowych sinusoidalnie zmiennych, co czyni go optymalnym rozwiązaniem dla standardowych obwodów oświetleniowych i gniazd wtykowych.
• Solidna konstrukcja: Obudowa wykonana z wysokiej jakości materiałów izolacyjnych gwarantuje trwałość i odporność na czynniki zewnętrzne.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy pozwala na szybką diagnostykę i identyfikację przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008-1 potwierdza, że wyłącznik przeszedł zaawansowane testy bezpieczeństwa i niezawodności. Posiada on certyfikację CE, co dopuszcza go do obrotu na rynku Unii Europejskiej jako komponent spełniający dyrektywy niskonapięciowe (LVD) oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wyłącznik różnicowoprądowy Schelinger 25A 4P 30MA AC znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędny w rozdzielnicach głównych i piętrowych do zabezpieczania obwodów gniazd ogólnego przeznaczenia, urządzeń AGD oraz maszyn warsztatowych zasilanych trójfazowo. Dzięki charakterystyce AC, doskonale sprawdza się w instalacjach, gdzie nie występują odkształcenia przebiegów prądu wywołane przez zaawansowaną elektronikę mocy.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Poniżej znajdują się kluczowe wytyczne techniczne:

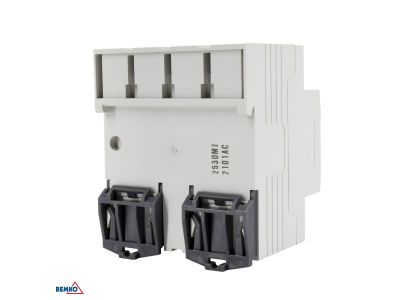

• Montaż na szynie: Aparat jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia łatwą integrację w większości rozdzielnic modułowych.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 25A, co gwarantuje stabilną pracę pod obciążeniem.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy nacisnąć przycisk "T" (TEST) w celu sprawdzenia poprawności mechanicznego działania wyzwalacza.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować dodatkowo wyłącznik nadprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że urządzenie reaguje na prądy różnicowe o przebiegu sinusoidalnym. Jest to najczęściej stosowany typ w podstawowych instalacjach domowych.

3. Czy można go stosować w układzie sieci TN-C?
Nie, wyłączniki różnicowoprądowe wymagają rozdzielenia przewodu ochronno-neutralnego (PEN) na przewód neutralny (N) i ochronny (PE), co jest charakterystyczne dla układów TN-S lub TN-C-S.
