Wyłącznik różnicowoprądowy 1+N typ B, krótkozwłoczny, In: 16 A, 30 mA | 5SV3321-4 Siemens

Alternatywny kod produktu: 5SV33214

Opis i Kluczowe Cechy

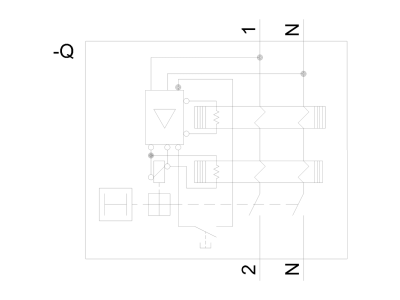

Wyłącznik różnicowoprądowy Siemens 5SV3321-4 z serii SENTRON to urządzenie ochronne typu B o prądzie znamionowym 16 A i znamionowym prądzie różnicowym 30 mA. Dzięki krótkozwłocznej charakterystyce doskonale sprawdza się w obwodach, gdzie wymagana jest stabilność działania przy udarach prądowych. Przeznaczony do kompleksowej ochrony ludzi i mienia przed porażeniem prądem elektrycznym — zarówno w obwodach prądu przemiennego, jak i pulsującego oraz stałego.

• Typ B: wykrywa prądy różnicowe przemienne, pulsujące oraz stałe – zapewnia ochronę w obwodach z falownikami, ładowarkami EV i UPS, gdzie mogą występować składowe stałe.
• Znamionowy prąd różnicowy 30 mA: wysoka czułość gwarantująca skuteczną ochronę życia ludzkiego przed porażeniem przy dotyku bezpośrednim i pośrednim.
• Prąd znamionowy In 16 A: bezpieczna praca w obwodach odbiorczych o znacznym obciążeniu bez ryzyka przeciążenia wyłącznika.
• Krótkozwłoczność: opóźnienie zadziałania minimalizuje ryzyko niepotrzebnych wyłączeń podczas przepięć atmosferycznych lub załączeniowych, zwiększając selektywność ochrony.
• Kod DataMatrix i obsługa suwakowa: szybki dostęp do dokumentacji technicznej przez aplikację Siemens Industry Online Support oraz beznarzędziowe zdejmowanie z szyny TH35 dzięki wygodnej ręcznej obsłudze suwakowej.

Zgodność z Normami

Wyłącznik 5SV3321-4 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi wyłączników różnicowoprądowych. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Stosowany w instalacjach spełniających standard DIN oraz lokalne przepisy budowlane.

Zastosowanie

Wyłącznik różnicowoprądowy typu B znajduje zastosowanie wszędzie tam, gdzie występuje ryzyko pojawienia się prądów różnicowych o składowej stałej – szczególnie w nowoczesnych instalacjach z przekształtnikami energoelektronicznymi. Doskonale sprawdza się w obwodach jednofazowych (1+N).

• Ochrona obwodów zasilających falowniki, przekształtniki częstotliwości i zasilacze impulsowe w automatyce przemysłowej i budynkowej.
• Ochrona przed porażeniem w instalacjach z ładowarkami do pojazdów elektrycznych (EV) i stacjami ładowania.
• Zabezpieczenie obwodów odbiorczych w mieszkaniach i biurach, gdzie stosowane są urządzenia elektroniczne generujące zakłócenia wyższych harmonicznych.
• Doskonały wybór jako element selektywnej ochrony różnicowoprądowej w rozdzielnicach głównych i podrozdzielnicach.

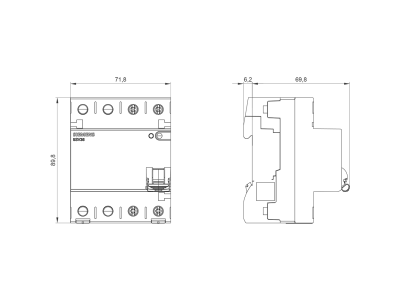

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowoprądowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i skrzynkach. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz zabezpieczyć obwód przed przypadkowym załączeniem. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, pamiętając o obciążalności prądowej i wymaganiach norm instalacyjnych.

FAQ

• Czym różni się wyłącznik typu B od typu AC? Wyłącznik typu B wykrywa prądy różnicowe przemienne, pulsujące (jak typ A) oraz stałe (do 6 kHz), co jest niezbędne w obwodach z przekształtnikami i elektroniką. Typ AC działa tylko w przypadku czystego prądu przemiennego.
• Co oznacza krótkozwłoczność w tym wyłączniku? Krótkozwłoczność (charakterystyka opóźniona) zapewnia milisekundowe opóźnienie zadziałania, które zapobiega wyłączeniu podczas krótkotrwałych udarów prądowych (np. przy załączaniu zasilaczy). Dzięki temu instalacja jest bardziej niezawodna i selektywna.
• Czy wyłącznik 5SV3321-4 można zamontować w rozdzielnicy mieszkaniowej? Tak – jest przeznaczony do instalacji 1+N w rozdzielnicach na szynie TH35. Jego kompaktowa budowa i system modułowy (kompatybilny z akcesoriami SENTRON) ułatwiają instalację i rozbudowę.
