Wyłącznik różnicowoprądowy 1P+N 25A/30mA Typ A QuickConnect RCCB | CDS225D Hager

Opis i Kluczowe Cechy

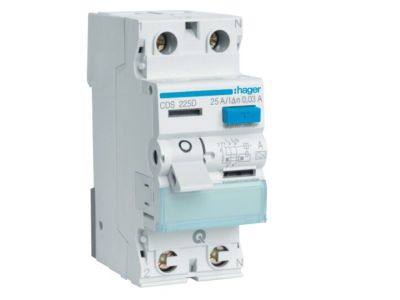

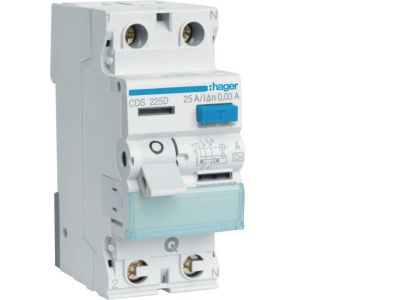

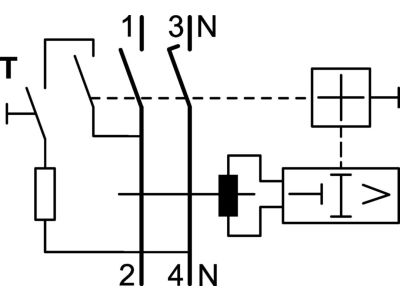

Wyłącznik różnicowoprądowy RCCB (Residual Current Circuit Breaker) o symbolu CDS225D to urządzenie 1P+N przeznaczone do ochrony obwodów jednofazowych. Dzięki prądowi znamionowemu 25 A i czułości 30 mA zapewnia skuteczną ochronę przeciwporażeniową przy znacznym obciążeniu obwodu. Wykonanie w klasie A umożliwia wykrywanie prądów pulsujących, typowych dla nowoczesnych odbiorników elektronicznych. System QuickConnect ułatwia i przyspiesza montaż na szynie DIN.

• 1 biegun + neutralny (1P+N): kompletna ochrona obwodu jednofazowego z odłączanym przewodem neutralnym – gwarantuje bezpieczeństwo użytkownika i zgodność z wymaganiami instalacyjnymi.
• Prąd znamionowy 25 A: pozwala na bezpieczne zasilanie odbiorników o sumarycznym obciążeniu do około 5,7 kW w sieci 230 V AC, bez ryzyka przeciążenia toru prądowego.
• Znamionowy różnicowy prąd zadziałania 30 mA: wysoka czułość zapewniająca ochronę przeciwporażeniową w układach TN-S i TT – minimalizuje ryzyko porażenia przy bezpośrednim kontakcie z napięciem.
• Typ A (AC pulsujący): wykrywa prąd różnicowy o kształcie sinusoidalnym oraz pulsujący – niezbędny przy zasilaniu urządzeń z prostownikami, falownikami czy listwami LED.
• System QuickConnect: zintegrowane szybkozłączki ułatwiające podłączanie przewodów bez użycia narzędzi – skraca czas montażu i zmniejsza ryzyko błędów instalacyjnych.

Zgodność z Normami

Wyłącznik różnicowoprądowy CDS225D został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw unijnych. Urządzenie jest przeznaczone do stosowania w instalacjach niskiego napięcia zgodnych z aktualnymi przepisami (m.in. norma PN-HD 60364). Szczegółowe referencje normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowoprądowy typ A o czułości 30 mA znajduje szerokie zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych. Sprawdza się wszędzie tam, gdzie występuje ryzyko porażenia prądem oraz konieczność detekcji prądów pulsujących.

• Ochrona obwodów gniazd wtyczkowych w pomieszczeniach mieszkalnych, biurach i pomieszczeniach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających urządzenia elektroniczne (komputery, sprzęt RTV/AGD, oświetlenie LED) przed skutkami zwarć doziemnych.
• Stosowanie w instalacjach z odbiornikami zawierającymi prostowniki, przekształtniki, sterowniki PLC czy zasilacze impulsowe.
• Kompleksowa ochrona przeciwporażeniowa w układach sieci TN-S, TT oraz TN-C-S (jako wyłącznik różnicowoprądowy w rozdzielnicy głównej lub podrozdzielnicy).

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie mocuje się na szynie montażowej TH35 (DIN 35 mm) w rozdzielnicy. Przewody należy podłączyć zgodnie z oznaczeniami – zacisk doprowadzający (od góry) i wyprowadzający (od dołu). W systemie QuickConnect przewód wsuwa się w szybkozłączkę do oporu – nie wymaga to dokręcania. Dla zacisków śrubowych (jeśli występują) stosuj moment dokręcania podany w instrukcji producenta. Przekrój przewodów dobierz do prądu znamionowego 25 A (zalecany 2,5–4 mm² dla miedzi). Po montażu sprawdź działanie wyłącznika testem (przycisk T).

FAQ

• Czy wyłącznik CDS225D nadaje się do ochrony obwodów z oświetleniem LED? Tak, wyłącznik typu A wykrywa pulsujące prądy różnicowe generowane przez zasilacze LED, co czyni go odpowiednim do nowoczesnych instalacji oświetleniowych.
• Co oznacza system QuickConnect i jakie przewody można podłączyć? QuickConnect to szybkozłączka pozwalająca na podłączenie przewodów sztywnych lub linkowych (z tulejką) o przekroju do 2,5 mm² bez użycia narzędzi. Zapewnia pewny i trwały kontakt.
• Jaki jest stopień ochrony IP tego wyłącznika? Aparatura modułowa montowana w rozdzielnicy standardowo ma stopień ochrony IP20 (ochrona przed dotknięciem palcem i ciałami stałymi ≥12 mm). Dokładna wartość dla konkretnego modelu znajduje się w karcie katalogowej producenta.
