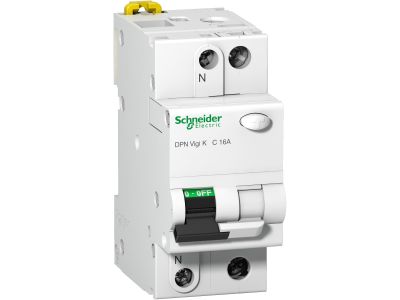

Wyłącznik różnicowonadprądowy 2P C 6A 30mA typ A, DPNVigiK-C16-30-A | A9D21616 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy (RCBO) z serii Acti 9 DPN Vigi K o numerze katalogowym A9D21616 to zaawansowane urządzenie elektroinstalacyjne łączące w sobie funkcje zabezpieczenia nadmiarowoprądowego oraz różnicowoprądowego. Prąd znamionowy wynoszący 16A pozwala na bezpieczne zasilanie obwodów odbiorczych o standardowym obciążeniu, natomiast charakterystyka wyzwalania typu C jest zoptymalizowana pod kątem urządzeń o umiarkowanych prądach rozruchowych, co zapobiega niepożądanym zadziałaniom podczas startu odbiorników indukcyjnych. Urządzenie charakteryzuje się czułością różnicowoprądową 30mA, co stanowi kluczowy element ochrony przeciwporażeniowej przy dotyku bezpośrednim. Zastosowanie wyzwalacza typu A umożliwia wykrywanie nie tylko sinusoidalnych prądów upływu, ale również prądów pulsujących stałych, które są powszechne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, elektronikę użytkową czy sterowniki LED.

• Technologia wyzwalacza: Termomagnetyczny mechanizm gwarantuje precyzyjną reakcję na przeciążenia i zwarcia.
• Typ zabezpieczenia: Klasa A zapewnia wszechstronną ochronę w środowiskach z dużą ilością elektroniki.
• Konfiguracja biegunów: Układ 1N (faza + neutralny) z zaciskiem neutralnym umieszczonym po LEWEJ stronie (LEFT).
• Bezzwłoczne działanie: Natychmiastowe odłączenie zasilania w przypadku wykrycia upływu prądu, co minimalizuje ryzyko porażenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wyłącznik posiada prestiżowy znak jakości VDE, co jest gwarancją niezawodności i powtarzalności parametrów technicznych. Urządzenie spełnia wymogi norm dotyczących aparatury modułowej do użytku domowego i podobnego, zapewniając pełną kompatybilność z systemami rozdzielczymi serii Acti 9.

Zastosowanie

Wyłącznik kombinowany DPNVigiK-C16-30-A znajduje szerokie zastosowanie w nowoczesnej dystrybucji energii elektrycznej. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych w budownictwie mieszkaniowym, biurach oraz obiektach użyteczności publicznej. Dzięki charakterystyce C, doskonale sprawdza się w ochronie obwodów zasilających komputery, serwery, a także drobne urządzenia silnikowe, gdzie prąd rozruchowy jest wyższy niż w przypadku standardowego oświetlenia rezystancyjnego. Kompaktowa budowa pozwala na znaczną oszczędność miejsca w rozdzielnicy, zastępując dwa oddzielne moduły (nadprądowy i różnicowoprądowy) jednym elementem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodu neutralnego do zacisku oznaczonego po lewej stronie urządzenia. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 16A, a zaciski śrubowe muszą zostać dokręcone z odpowiednim momentem obrotowym, aby zapewnić trwały styk elektryczny i zapobiec zjawisku utleniania. Po zakończeniu montażu oraz cyklicznie w trakcie eksploatacji, należy weryfikować sprawność wyzwalacza różnicowoprądowego poprzez naciśnięcie przycisku kontrolnego "Test".

FAQ

• Czy ten wyłącznik zajmuje tyle samo miejsca co standardowy bezpiecznik? Tak, konstrukcja DPN Vigi K pozwala na integrację obu zabezpieczeń w obudowie o szerokości typowej dla aparatów dwubiegunowych, co optymalizuje przestrzeń w rozdzielnicy.
• Dlaczego położenie przewodu neutralnego po lewej stronie jest ważne? Jest to specyficzna cecha konstrukcyjna tego modelu (LEFT), która musi być uwzględniona przy projektowaniu szynowania i układu przewodów w szafie sterowniczej.
• Czym różni się typ A od typu AC? Typ A jest bardziej zaawansowany – wykrywa prądy upływu przemienne oraz pulsujące stałe, podczas gdy typ AC reaguje wyłącznie na prądy czysto sinusoidalne.
