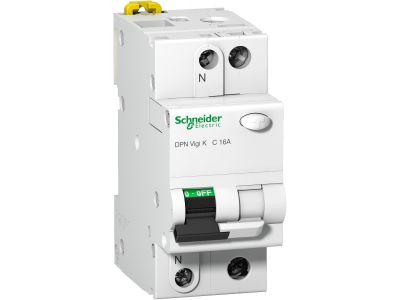

Wyłącznik różnicowonadprądowy 2P C 20A 30mA typ AC, DPNVigiK-C20-30-AC | A9D20620 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy (RCBO) serii Acti 9 DPN Vigi K o numerze katalogowym A9D20620 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, łączące w sobie funkcjonalność wyłącznika nadprądowego oraz różnicowoprądowego w jednym, kompaktowym module. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20A oraz charakterystyką wyzwalania typu C, co czyni je idealnym do zabezpieczania obwodów o umiarkowanych prądach rozruchowych. Znamionowy prąd różnicowy zadziałania wynosi 30 mA, co stanowi standard w zakresie ochrony przeciwporażeniowej osób (ochrona przed dotykiem bezpośrednim).

• Konstrukcja 1N-biegunowa: Wyłącznik zajmuje minimalną ilość miejsca w rozdzielnicy, oferując jednocześnie pełną ochronę toru fazowego i rozłączanie toru neutralnego (położenie neutralne po lewej stronie - LEFT).
• Typ AC: Urządzenie jest przeznaczone do wykrywania sinusoidalnych prądów upływu w sieciach prądu przemiennego.
• Technologia termomagnetyczna: Zastosowany wyzwalacz gwarantuje precyzyjne reagowanie zarówno na przeciążenia długotrwałe, jak i zwarcia o wysokiej energii.
• Bezzwłoczne działanie: Zabezpieczenie różnicowoprądowe reaguje natychmiast po wykryciu upływu, minimalizując ryzyko porażenia prądem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wyłącznik posiada prestiżowy znak jakości VDE, co potwierdza jego niezawodność i najwyższe standardy wykonania. Przynależność do gamy Acti 9 gwarantuje pełną kompatybilność z systemami rozdziału energii Schneider Electric oraz spełnienie wymagań dotyczących aparatury modułowej stosowanej w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Wyłącznik DPNVigiK-C20-30-AC znajduje szerokie zastosowanie w nowoczesnej dystrybucji energii elektrycznej. Jest dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych w instalacjach domowych i biurowych. Dzięki charakterystyce C, doskonale radzi sobie z odbiornikami o charakterze indukcyjnym, takimi jak silniki małej mocy czy zasilacze impulsowe, zapobiegając niepożądanym wyzwoleniom podczas rozruchu urządzeń. Jest to kluczowy element systemów bezpieczeństwa w miejscach, gdzie wymagana jest wysoka selektywność i niezawodność zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TH35) wewnątrz rozdzielnicy elektrycznej. Należy zwrócić szczególną uwagę na prawidłowe podłączenie przewodu neutralnego, który zgodnie z konstrukcją urządzenia znajduje się po lewej stronie (oznaczenie LEFT). Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przed oddaniem instalacji do użytku konieczne jest przeprowadzenie testu działania wyłącznika za pomocą wbudowanego przycisku TEST oraz wykonanie pomiarów pętli zwarcia i czasu zadziałania członu różnicowoprądowego.

FAQ

• Czy ten wyłącznik chroni przed prądami stałymi? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów upływu prądu przemiennego. Do ochrony obwodów z elektroniką generującą prądy odkształcone zaleca się typ A lub F.
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyzwalacz magnetyczny zadziała przy prądzie od 5 do 10 razy większym od prądu znamionowego, co pozwala na bezpieczny rozruch urządzeń o zwiększonym poborze prądu startowego.
• Czy urządzenie posiada wskaźnik zadziałania? Tak, aparatura serii Acti 9 jest wyposażona w czytelne systemy sygnalizacji stanu pracy, co ułatwia diagnostykę w przypadku wystąpienia awarii w obwodzie.
