Wyłącznik różnicowonadprądowy 2P C 16A 30mA typ AC, P312 DX3 | 411013 Legrand

Opis i Kluczowe Cechy

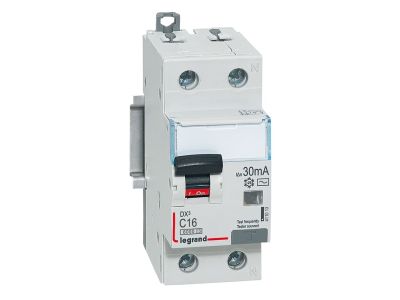

Wyłącznik różnicowonadprądowy Legrand z serii DX3 (model P312, nr kat. 411013) to zaawansowane urządzenie łączące w sobie funkcje zabezpieczenia nadprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów z odbiornikami o zwiększonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (zgodnie z normą IEC 61009-1) gwarantuje wysoki poziom bezpieczeństwa instalacji w przypadku wystąpienia zwarć.

• Typ AC: Urządzenie jest zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji domowych i biurowych.
• Znamionowy prąd różnicowy 30 mA: Zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, chroniąc życie i zdrowie użytkowników.
• Konstrukcja dwubiegunowa (2P): Zajmuje szerokość zaledwie dwóch modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność z systemem HX3: Wyłącznik jest w pełni przystosowany do pracy w Systemie Optymalnego Rozdziału Energii HX3 do 125 A, co znacząco przyspiesza prefabrykację rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i budownictwie mieszkaniowym. Wyłącznik spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, a także normy IEC 60947-2 w zakresie parametrów łączeniowych (6 kA przy 230 V~), co pozwala na jego stosowanie w bardziej wymagających aplikacjach technicznych.

Zastosowanie

Dzięki charakterystyce C, wyłącznik Legrand DX3 znajduje szerokie zastosowanie w zabezpieczaniu obwodów gniazd wtykowych, oświetlenia oraz urządzeń o umiarkowanych prądach rozruchowych, takich jak silniki małej mocy czy zasilacze impulsowe. Jest to rozwiązanie dedykowane dla:

• Nowoczesnych instalacji mieszkaniowych i apartamentowych.
• Budynków użyteczności publicznej i biurowców.
• Rozdzielnic sterowniczych w przemyśle, gdzie wymagana jest wysoka selektywność i pewność zadziałania.
• Systemów wymagających integracji z akcesoriami takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne z serii DX3.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku TH35 (szyna DIN). Wyłącznik oferuje elastyczność w zakresie oprzewodowania dzięki możliwości przyłączania za pomocą szyn grzebieniowych lub sztyftowych, co minimalizuje ryzyko błędów montażowych i skraca czas pracy. Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące DC? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do prądów pulsujących stałych należy wybrać model typu A.
• Czy mogę do niego podłączyć styki pomocnicze? Tak, seria DX3 umożliwia doposażenie wyłącznika w szeroką gamę akcesoriów, w tym styki pomocnicze, sygnalizacyjne oraz wyzwalacze.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły o szerokości 17,5 mm każdy, co daje łącznie 35 mm na szynie TH35.
