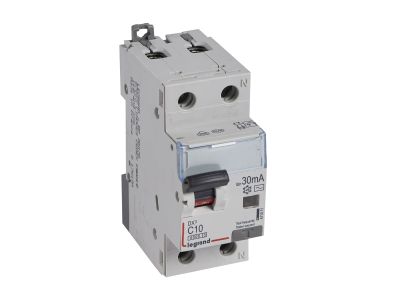

Wyłącznik różnicowonadprądowy 2P C 10A 30mA typ AC, P312 DX3 | 411011 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3 (model P312, nr kat. 411011) to zaawansowane urządzenie łączące w sobie funkcje zabezpieczenia nadprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 A oraz charakterystyką wyzwalania typu C, co czyni go idealnym rozwiązaniem dla obwodów o umiarkowanych prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (zgodnie z normą IEC 61009-1) gwarantuje wysoki poziom bezpieczeństwa i niezawodności w instalacjach budownictwa mieszkaniowego oraz komercyjnego.

• Typ AC: Urządzenie jest zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, zapewniając skuteczną ochronę w standardowych instalacjach elektrycznych.
• Znamionowy prąd różnicowy 30 mA: Stanowi kluczowy element ochrony uzupełniającej przed dotykiem bezpośrednim, chroniąc użytkowników przed skutkami porażenia prądem.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne wykorzystanie miejsca w rozdzielnicy.
• Kompatybilność HX3: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A umożliwia szybki i przejrzysty montaż.
• Wizualizacja stanu: Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu w rzędzie innych zabezpieczeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość inżynieryjną. Wyłącznik spełnia wymagania normy IEC 61009-1 w zakresie znamionowej zwarciowej zdolności łączeniowej 6000 A przy napięciu 230 V~. Dodatkowo, aparat jest zgodny z normą IEC 60947-2, osiągając zdolność łączeniową 6 kA, co pozwala na jego stosowanie w bardziej wymagających aplikacjach przemysłowych i komercyjnych, gdzie parametry sieci wymagają podwyższonej wytrzymałości na prądy zwarciowe.

Zastosowanie

Wyłącznik różnicowonadprądowy 2P C 10A 30mA znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Dzięki charakterystyce C, jest on szczególnie polecany do zabezpieczania obwodów gniazd wtykowych oraz oświetlenia, gdzie mogą występować urządzenia o nieco wyższym prądzie rozruchu. Jest to rozwiązanie dedykowane dla:

• Instalacji domowych i mieszkaniowych jako główne zabezpieczenie obwodów końcowych.
• Budynków użyteczności publicznej i biur, gdzie wymagana jest wysoka selektywność i niezawodność zasilania.
• Systemów automatyki budynkowej, dzięki możliwości doposażenia w styki pomocnicze i wyzwalacze z serii DX3.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco skraca czas prefabrykacji rozdzielnicy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Aparat oferuje również możliwość rozbudowy o akcesoria dodatkowe, takie jak styki pomocnicze, styki sygnalizacyjne czy wyzwalacze wzrostowe i podnapięciowe, co pozwala na zdalne monitorowanie i sterowanie pracą obwodu.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące stałe? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do ochrony obwodów z elektroniką (np. falowniki) zaleca się typ A.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły o szerokości 17,5 mm każdy, co daje łącznie 35 mm szerokości na szynie TH35.
• Czy mogę podłączyć ten wyłącznik szyną grzebieniową? Tak, konstrukcja zacisków umożliwia zasilanie zarówno za pomocą przewodów, jak i profesjonalnych szyn łączeniowych grzebieniowych lub sztyftowych.
