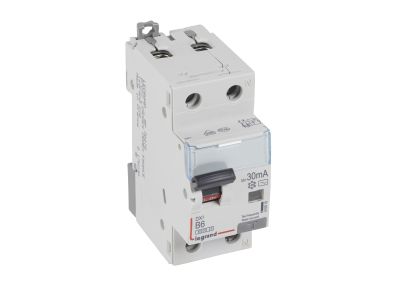

Wyłącznik różnicowonadprądowy 2P B 6A 30mA typ AC, P312 DX3 | 410918 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3, model P312 (nr kat. 410918), to zaawansowane urządzenie łączące w sobie funkcje zabezpieczenia nadmiarowoprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 6 A oraz czułością różnicową 30 mA, co czyni go idealnym rozwiązaniem do ochrony obwodów odbiorczych o niskim poborze mocy. Wyłącznik posiada charakterystykę wyzwalania typu B, dedykowaną do ochrony przewodów i urządzeń w instalacjach, gdzie nie występują duże prądy rozruchowe.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A zgodnie z normą IEC 61009-1, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów zwarciowych o dużym natężeniu.
• Typ AC: Urządzenie jest zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, zapewniając skuteczną ochronę w standardowych instalacjach domowych i biurowych.
• Konstrukcja dwubiegunowa (2P): Zajmuje szerokość zaledwie dwóch modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz możliwość doposażenia w akcesoria serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i budownictwie mieszkaniowym. Wyłącznik spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, a także normy IEC 60947-2 w zakresie parametrów łączeniowych przy napięciu 230 V~. Dzięki temu inżynierowie i projektanci mogą mieć pewność co do stabilności parametrów technicznych w całym cyklu życia produktu.

Zastosowanie

Wyłącznik P312 DX3 o prądzie 6 A znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest szczególnie polecany do:

• Ochrony obwodów oświetleniowych wykonanych w technologii LED, gdzie wymagana jest precyzyjna ochrona nadmiarowoprądowa.
• Zabezpieczania dedykowanych linii zasilających dla czułej elektroniki, systemów alarmowych oraz automatyki domowej.
• Zastosowań w budownictwie komercyjnym, gdzie wymagana jest wysoka selektywność i niezawodność działania.
• Modernizacji istniejących rozdzielnic dzięki kompaktowej budowie i łatwości montażu na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na wsporniku montażowym TH35 (szyna DIN). Dzięki uniwersalnym zaciskom, możliwe jest przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewny styk elektryczny. Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące DC? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do prądów pulsujących stałych należy wybrać model typu A.
• Czy mogę do niego podłączyć styk pomocniczy? Tak, seria DX3 umożliwia montaż dodatkowego wyposażenia, takiego jak styki pomocnicze sygnalizujące stan wyłącznika lub wyzwalacze podnapięciowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły, co odpowiada szerokości 35 mm (17,5 mm na moduł).
