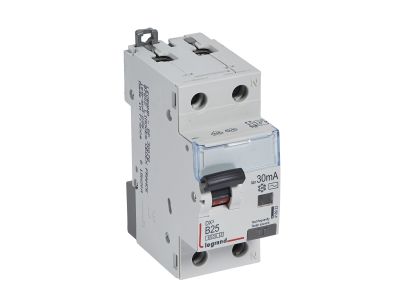

Wyłącznik różnicowonadprądowy 2P B 25A 30mA typ AC, P312 DX3 | 410923 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3, model P312 o numerze katalogowym 410923, to zaawansowane urządzenie łączące w sobie funkcje ochrony przeciwporażeniowej oraz nadmiarowoprądowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz czułością różnicową 30 mA, co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim w instalacjach domowych i przemysłowych. Wyłącznik posiada charakterystykę wyzwalania typu B, dedykowaną do zabezpieczania obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda ogólnego przeznaczenia.

• Znamionowa zwarciowa zdolność łączeniowa: Wynosi ona 6000 A zgodnie z normą IEC 61009-1, co gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia zwarcia o wysokiej energii.
• Typ AC: Urządzenie jest zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, zapewniając skuteczną ochronę w standardowych sieciach AC.
• Konstrukcja dwubiegunowa (2P): Zajmuje szerokość zaledwie dwóch modułów (35 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy.
• Kompatybilność systemowa: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, a także normy IEC 60947-2 w zakresie parametrów pracy przy napięciu 230 V~ i zdolności zwarciowej 6 kA. Dzięki temu aparat może być stosowany zarówno w budownictwie mieszkaniowym, jak i w sektorze komercyjnym.

Zastosowanie

Wyłącznik P312 DX3 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagana jest wysoka selektywność i niezawodność działania. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w budynkach mieszkalnych.
• Ochrony obwodów oświetleniowych, gdzie charakterystyka B zapobiega niepożądanym wyzwoleniom przy standardowych obciążeniach.
• Zastosowań w rozdzielnicach przemysłowych jako element ochrony końcowej.
• Współpracy z systemami automatyki budynkowej dzięki możliwości doposażenia w akcesoria pomocnicze.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, aparat umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i poprawia estetykę okablowania wewnątrz rozdzielnicy. Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu. Należy pamiętać o regularnym testowaniu członu różnicowoprądowego za pomocą przycisku "Test" umieszczonego na froncie obudowy, aby zapewnić ciągłość ochrony.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące stałe? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do prądów pulsujących stałych należy wybrać model typu A.
• Jaka jest szerokość urządzenia w modułach? Wyłącznik zajmuje 2 moduły, co odpowiada szerokości 35 mm (17,5 mm na moduł).
• Czy mogę do niego podłączyć styk pomocniczy? Tak, seria DX3 umożliwia wyposażenie wyłącznika w dodatkowe styki pomocnicze, wyzwalacze wzrostowe lub podnapięciowe oraz napędy zdalne.
