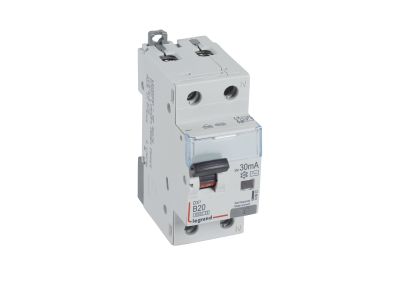

Wyłącznik różnicowonadprądowy 2P B 20A 30mA typ AC, P312 DX3 | 410922 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3 o numerze katalogowym 410922 to zaawansowane urządzenie modułowe łączące w sobie funkcje zabezpieczenia nadmiarowoprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony obwodów odbiorczych o niskich prądach rozruchowych. Znamionowy prąd różnicowy na poziomie 30 mA gwarantuje skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, co jest kluczowe dla bezpieczeństwa użytkowników instalacji elektrycznej.

• Typ AC: Urządzenie zostało zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości domowych i biurowych instalacji elektrycznych.
• Zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa wynosi 6000 A zgodnie z normą IEC 61009-1, co zapewnia wysoką wytrzymałość urządzenia w przypadku wystąpienia awarii w sieci.
• Konstrukcja dwubiegunowa (2P): Wyłącznik zajmuje szerokość dwóch modułów (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochrony toru fazowego i neutralnego.
• Kompatybilność systemowa: Produkt jest w pełni zgodny z Systemem Optymalnego Rozdziału Energii HX3 do 125 A, co pozwala na budowę wysoce profesjonalnych i uporządkowanych systemów rozdziału energii.

Zgodność z Normami

Wyłącznik Legrand DX3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i budownictwie mieszkaniowym. Urządzenie spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, a także normy IEC 60947-2 w zakresie parametrów łączeniowych przy napięciu 230 V~. Dzięki temu inżynierowie i projektanci mogą mieć pewność co do stabilności parametrów technicznych w całym cyklu życia produktu.

Zastosowanie

Dzięki charakterystyce B oraz prądowi znamionowemu 20 A, wyłącznik ten znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest szczególnie polecany do:

• Zabezpieczania obwodów gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrony obwodów oświetleniowych, gdzie nie występują duże prądy rozruchowe.
• Zastosowań w rozdzielnicach piętrowych, gdzie wymagana jest selektywność i wysoka jakość aparatury modułowej.
• Integracji z systemami automatyki budynkowej dzięki możliwości doposażenia w styki pomocnicze i wyzwalacze z serii DX3.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, możliwe jest przyłączanie urządzenia za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i poprawia estetykę połączeń wewnątrz rozdzielnicy. Szara dźwignia załączająca pozwala na szybką identyfikację stanu urządzenia. Zaleca się regularne sprawdzanie poprawności działania członu różnicowoprądowego za pomocą przycisku "Test" (zgodnie z instrukcją producenta), aby zapewnić ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące stałe? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do prądów pulsujących stałych należy wybrać model typu A.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, seria DX3 umożliwia wyposażenie wyłącznika w dodatkowe akcesoria, takie jak styki pomocnicze, styki sygnalizacyjne, wyzwalacze wzrostowe czy podnapięciowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik posiada szerokość 2 modułów, co odpowiada 35 mm (17,5 mm na moduł).
