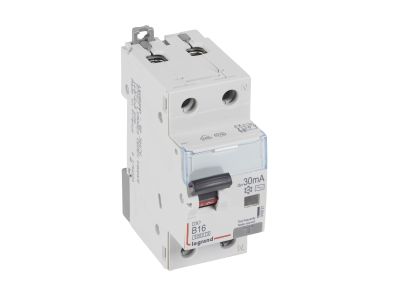

Wyłącznik różnicowonadprądowy 2P B 16A 30mA typ AC, P312 DX3 | 410921 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3 (model P312, SKU: 410921) to zaawansowane urządzenie łączące w sobie funkcje zabezpieczenia nadmiarowoprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A oraz charakterystyką wyzwalania typu B, co czyni go idealnym rozwiązaniem do ochrony obwodów odbiorczych o niskich prądach rozruchowych. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6000 A (zgodnie z normą IEC 61009-1) gwarantuje wysoki poziom bezpieczeństwa i niezawodność w przypadku wystąpienia zwarć w instalacji.

• Typ AC: Urządzenie zostało zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych, zapewniając skuteczną ochronę w standardowych instalacjach domowych i biurowych.
• Znamionowy prąd różnicowy 30 mA: Stanowi kluczowy element ochrony uzupełniającej przed dotykiem bezpośrednim, chroniąc użytkowników przed skutkami porażenia prądem elektrycznym.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz możliwość doposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość wykonania. Wyłącznik spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, osiągając zdolność łączeniową 6 kA. Dodatkowo, urządzenie jest zgodne z normą IEC 60947-2, co pozwala na jego stosowanie w bardziej wymagających aplikacjach przemysłowych przy zachowaniu parametrów bezpieczeństwa dla napięcia 230 V~.

Zastosowanie

Wyłącznik P312 DX3 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki charakterystyce B, jest on dedykowany do zabezpieczania obwodów oświetleniowych, gniazd wtykowych ogólnego przeznaczenia oraz urządzeń elektronicznych, które nie generują dużych udarów prądowych podczas załączania. Jest to niezbędny element każdej rozdzielnicy elektrycznej, gdzie wymagana jest jednoczesna ochrona przed przeciążeniem, zwarciem oraz upływem prądu doziemnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, wyłącznik umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia pewność styku. Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków pod obciążeniem.

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące DC? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do prądów pulsujących stałych należy wybrać model typu A.
• Czy do wyłącznika można podłączyć styki pomocnicze? Tak, seria DX3 umożliwia rozbudowę o akcesoria takie jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 2 moduły o szerokości 17,5 mm każdy, co daje łącznie 35 mm szerokości na szynie TH35.
