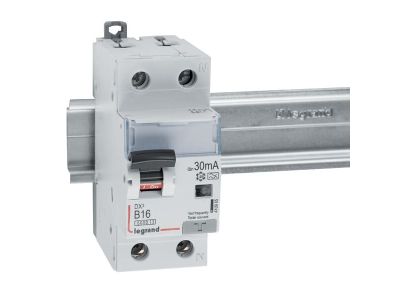

Wyłącznik różnicowonadprądowy 2P B 16A 30mA typ A , P312 DX3 | 410965 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Legrand z serii DX3 o numerze referencyjnym 410965 to zaawansowane urządzenie łączące w sobie funkcje zabezpieczenia nadmiarowoprądowego oraz ochrony przeciwporażeniowej. Urządzenie charakteryzuje się prądem znamionowym 16 A oraz charakterystyką wyzwalania typu B, co czyni je idealnym rozwiązaniem do ochrony obwodów odbiorczych o niskich prądach rozruchowych. Dzięki zastosowaniu modułu różnicowoprądowego typu A, aparat jest w stanie wykrywać nie tylko sinusoidalne prądy przemienne, ale również prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt AGD nowej generacji.

• Znamionowa zdolność zwarciowa: Wynosi 6000 A zgodnie z normą IEC 61009-1, co gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia zwarć o dużej energii.
• Szerokość modułowa: Aparat zajmuje jedynie 2 moduły (35 mm), co pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Pełna integracja z Systemem Optymalnego Rozdziału Energii HX3 do 125 A oraz możliwość doposażenia w akcesoria serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Ergonomia: Szara dźwignia załączająca zapewnia czytelną identyfikację stanu aparatu, a solidne zaciski pozwalają na pewne przyłączenie przewodów oraz szyn grzebieniowych i sztyftowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i domowych. Wyłącznik spełnia wymagania normy IEC 61009-1 dla wyłączników różnicowonadprądowych do użytku domowego i podobnego, a także normy IEC 60947-2 w zakresie parametrów łączeniowych przy napięciu 230 V~. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie zachowa swoje parametry ochronne przez cały okres eksploatacji.

Zastosowanie

Wyłącznik P312 DX3 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Ze względu na czułość typu A (30 mA), jest on dedykowany do ochrony obwodów gniazd wtykowych, oświetlenia oraz urządzeń końcowych, gdzie wymagana jest wysoka skuteczność ochrony przeciwporażeniowej przy dotyku pośrednim i bezpośrednim. Jest to rozwiązanie niezbędne w obwodach zasilających elektronikę użytkową, biurową oraz systemy automatyki budynkowej, gdzie mogą występować odkształcone przebiegi prądu upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Oszynowanie: Konstrukcja zacisków umożliwia jednoczesne podłączenie przewodów oraz szyn łączeniowych (grzebieniowych lub sztyftowych), co znacząco przyspiesza prefabrykację rozdzielnic.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku "Test". Zaleca się okresowe powtarzanie tej procedury zgodnie z instrukcją producenta.

FAQ

• Czy ten wyłącznik chroni przed skutkami zwarć? Tak, urządzenie posiada wbudowany człon nadmiarowoprądowy o charakterystyce B, który chroni instalację przed skutkami przeciążeń i zwarć.
• Czym różni się typ A od typu AC? Typ A wykrywa prądy różnicowe sinusoidalne oraz pulsujące stałe, natomiast typ AC reaguje wyłącznie na prądy sinusoidalne. Typ A zapewnia wyższy poziom bezpieczeństwa w nowoczesnych instalacjach.
• Czy mogę do niego podłączyć styki pomocnicze? Tak, seria DX3 Legrand pozwala na łatwy montaż akcesoriów pomocniczych po lewej stronie aparatu.
