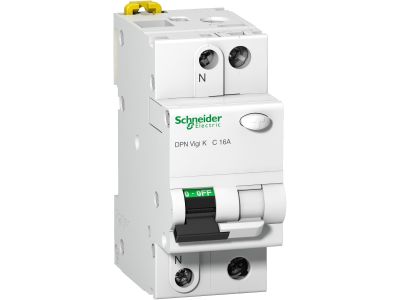

Wyłącznik różnicowonadprądowy 2P B 16A 30mA typ A, DPNVigiK-B16-30-A | A9D23616 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowonadprądowy Schneider Electric z serii DPNVigiK o numerze katalogowym A9D23616 to zaawansowane urządzenie typu kombi, które integruje w jednej obudowie funkcje wyłącznika nadprądowego oraz różnicowoprądowego. Prąd znamionowy wynoszący 16 A w połączeniu z charakterystyką wyzwalania typu B sprawia, że aparat idealnie nadaje się do zabezpieczania obwodów odbiorczych o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda wtykowe ogólnego przeznaczenia. Urządzenie charakteryzuje się czułością na prąd upływu o wartości 30 mA, co stanowi standard w zakresie ochrony przeciwporażeniowej osób (ochrona uzupełniająca). Dzięki zastosowaniu modułu typu A, wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt RTV/AGD.

• Konstrukcja 1N-biegunowa: Oszczędność miejsca w rozdzielnicy dzięki szerokości zaledwie dwóch modułów przy pełnej funkcjonalności 2P.
• Znamionowa zdolność zwarciowa: Gwarantuje bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych typowych dla budownictwa mieszkaniowego i komercyjnego.
• Wskaźnik VisiSafe: Zapewnia najwyższy poziom bezpieczeństwa podczas prac konserwacyjnych, dając pewność co do stanu styków.
• Trwałość mechaniczna i elektryczna: Wysoka jakość wykonania gwarantuje tysiące cykli łączeniowych bez utraty parametrów ochronnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych systemach dystrybucji energii. Wyłącznik spełnia wymagania normy IEC/EN 61009-1, która definiuje standardy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące bezpieczeństwa niskonapięciowego, co pozwala na jego stosowanie w wymagających projektach budowlanych i przemysłowych na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik DPNVigiK-B16-30-A znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz sektorze komercyjnym. Jest niezastąpiony w:

• Instalacjach domowych: Zabezpieczanie obwodów gniazd wtykowych w pokojach, kuchniach oraz łazienkach, gdzie wymagana jest wysoka czułość na prąd upływu.
• Oświetleniu komercyjnym: Ochrona systemów oświetleniowych w biurach, sklepach i magazynach.
• Systemach dystrybucji zasilania: Jako element rozdzielnic piętrowych i głównych w obiektach użyteczności publicznej.
• Ochronie urządzeń: Zabezpieczanie odbiorników wrażliwych na uszkodzenia izolacji oraz ryzyko zalania, minimalizując skutki awarii elektrycznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment siły (zgodnie z dokumentacją techniczną), aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 16 A, co zapewnia stabilne przesyłanie energii.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie członu różnicowoprądowego poprzez naciśnięcie przycisku "T" (Test).
• Pozycja montażowa: Urządzenie może być montowane w pionie lub poziomie, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed skutkami zalania?
Tak, wyłącznik różnicowonadprądowy reaguje na upływ prądu do ziemi, który często występuje w przypadku zalania instalacji lub urządzeń elektrycznych, odcinając zasilanie i chroniąc przed porażeniem.

2. Czym różni się typ A od typu AC?
Typ A, w przeciwieństwie do typu AC, wykrywa nie tylko prądy różnicowe sinusoidalne, ale również prądy pulsujące stałe. Jest to niezbędne w obwodach z nowoczesną elektroniką.

3. Czy charakterystyka B jest odpowiednia do silników?
Charakterystyka B jest przeznaczona do obwodów o niskich prądach rozruchowych. W przypadku silników o ciężkim rozruchu zaleca się stosowanie charakterystyki C, jednak dla standardowych urządzeń domowych i biurowych typ B jest optymalnym wyborem.
