Wyłącznik różnicowonadprądowy 2P B 10A 30mA typ A, DPNVigiK-B10-30-A | A9D23610 Schneider Electric

Opis i Kluczowe Cechy

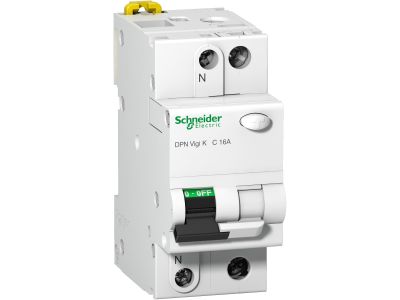

Wyłącznik różnicowonadprądowy DPNVigiK-B10-30-A (symbol A9D23610) to kompaktowe urządzenie 2-biegunowe (2P) o prądzie znamionowym 10 A i charakterystyce wyzwalania B. Dzięki zintegrowanej ochronie różnicowej 30 mA typu A zapewnia jednoczesne zabezpieczenie przed porażeniem prądem elektrycznym, przeciążeniem i zwarciem, co czyni go wszechstronnym rozwiązaniem do nowoczesnych instalacji niskiego napięcia.

• Prąd znamionowy 10 A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, takich jak gniazda wtyczkowe czy oświetlenie, bez ryzyka zbędnych wyłączeń.
• Charakterystyka wyzwalania B: Szybkie zadziałanie przy przeciążeniach (3–5 In) – idealna do obwodów z odbiornikami rezystancyjnymi oraz w instalacjach o niskich prądach zwarciowych.
• Prąd różnicowy 30 mA typu A: Skuteczna ochrona przeciwporażeniowa, wykrywająca zarówno prądy sinusoidalne, jak i pulsujące stałe (np. z prostowników), co zwiększa bezpieczeństwo użytkowników.
• Konstrukcja 2-biegunowa (2P): Rozłącza jednocześnie przewód fazowy i neutralny, zapewniając pełną izolację obwodu w stanie wyłączenia.
• Kompaktowa budowa modułowa: Umożliwia montaż w rozdzielnicach z szyną TH35, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jego konstrukcja i parametry są zgodne z dyrektywą niskonapięciową, co gwarantuje bezpieczną eksploatację w instalacjach budowlanych i przemysłowych.

Zastosowanie

Wyłącznik różnicowonadprądowy DPNVigiK-B10-30-A sprawdza się wszędzie tam, gdzie wymagana jest zintegrowana ochrona przeciwporażeniowa i przeciążeniowa w obwodach jednofazowych.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych, w tym źródeł LED i świetlówek kompaktowych.
• Instalacje w rozdzielnicach głównych i podrozdzielnicach – jako element ochrony przed porażeniem w systemach TN i TT.
• Zastosowania w małych obiektach przemysłowych oraz w automatyce budynkowej (np. sterowanie kotłami, pompami).

Wskazówki Montażowe

Montaż wyłącznika różnicowonadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego (10 A) oraz warunków obciążenia. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest prąd znamionowy wyłącznika? Prąd znamionowy wynosi 10 A, co oznacza, że wyłącznik jest przeznaczony do obwodów o maksymalnym ciągłym obciążeniu 10 A.
• Co oznacza charakterystyka wyzwalania B? Charakterystyka B oznacza, że wyzwalanie termiczne (przeciążeniowe) następuje przy prądzie 3–5 razy większym od prądu znamionowego, co zapewnia szybką reakcję w obwodach o małych prądach zwarciowych, np. w instalacjach domowych.
• Jaki prąd różnicowy jest realizowany i co oznacza typ A? Prąd różnicowy wynosi 30 mA. Typ A oznacza zdolność wykrywania prądów sinusoidalnych oraz pulsujących stałych (np. z prostowników), co jest niezbędne w nowoczesnych instalacjach z elektroniką.
