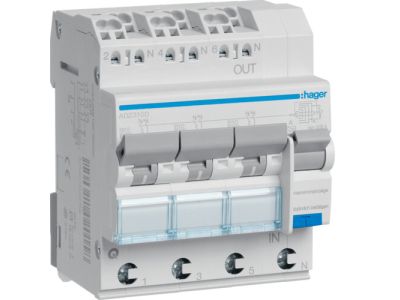

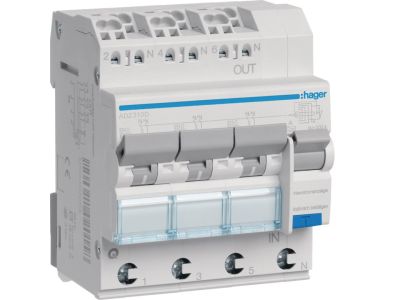

Wyłącznik różnicowo-prądowy z członem nadprądowym 3x1P+N 6kA B 10A/30mA Typ A QC/QBB, RCBO | ADZ310D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) w konfiguracji 3x1P+N o prądzie znamionowym 10 A i znamionowym prądzie różnicowym 30 mA. Charakteryzuje się zdolnością zwarciową 6 kA oraz charakterystyką wyzwalania B, co zapewnia skuteczną ochronę zarówno przed porażeniem elektrycznym, jak i przeciążeniami oraz skutkami zwarć. Typ A (wrażliwy na prądy stałe) gwarantuje wykrywanie tętniących prądów różnicowych, zwiększając bezpieczeństwo w obwodach z nowoczesnymi odbiornikami.

• Prąd znamionowy 10 A, charakterystyka B: Odpowiedni do zabezpieczania obwodów odbiorczych o stosunkowo niskim prądzie rozruchowym – redukuje ryzyko fałszywych wyłączeń przy jednoczesnej ochronie przed zwarciem.
• Znamionowy prąd różnicowy 30 mA: Kluczowy poziom ochrony przeciwporażeniowej w instalacjach niskiego napięcia – szybkie odłączenie zasilania w razie upływu prądu, minimalizujące ryzyko porażenia.
• Typ A (wrażliwy na prądy stałe): Niezbędny w obwodach z urządzeniami elektronicznymi (falowniki, zasilacze impulsowe) – wykrywa zarówno prądy sinusoidalne, jak i tętniące stałe, zapewniając pełną ochronę.
• Zdolność zwarciowa 6 kA: Bezpieczne wyłączanie prądów zwarciowych o wartości do 6 kA – gwarantuje trwałość i niezawodność w typowych warunkach sieci nn.
• Konfiguracja 3x1P+N: Umożliwia ochronę trzech obwodów jednofazowych z osobnym torem neutralnym – oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu niezależnego zabezpieczenia każdej fazy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla wyłączników różnicowoprądowych z członem nadprądowym (RCBO). Posiada certyfikat CE, który potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Montaż i użytkowanie zgodne z zaleceniami producenta oraz obowiązującymi przepisami prawa budowlanego.

Zastosowanie

Uniwersalny wyłącznik RCBO znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i lekkiego przemysłu, gdzie wymagana jest selektywna ochrona obwodów jednofazowych z oddzielnym przewodem neutralnym. Idealnie nadaje się do:

• Ochrony obwodów gniazd wtyczkowych ogólnego przeznaczenia (np. w salonach, kuchniach, biurach).
• Zabezpieczania obwodów oświetleniowych z oprawami LED.
• Ochrony linii zasilających urządzenia elektroniczne (komputery, serwery, sprzęt RTV).
• Instalacji w rozdzielnicach obwodowych, gdzie wymagana jest wysoka czułość różnicowa i nadprądowa w jednym urządzeniu.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie DIN (TH35) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany. Przekrój przewodów należy dobrać do prądu znamionowego 10 A oraz spodziewanego obciążenia. Moment dokręcania śrub zaciskowych stosuj zgodnie z dokumentacją techniczną dostarczoną z produktem. Po montażu wykonaj test wyłącznika różnicowoprądowego przyciskiem TEST – urządzenie powinno natychmiast wyłączyć obwód.

FAQ

• Czy wyłącznik RCBO ADZ310D ma podświetlenie? W podanych danych nie zawarto informacji o podświetleniu. W standardowych wyłącznikach RCBO nie stosuje się podświetlenia – stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem (czerwona/zielona plomba). Szczegóły sprawdź w karcie katalogowej.
• Jaki jest stopień ochrony IP tego wyłącznika? W dostępnych danych nie podano stopnia ochrony IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma ochronę IP20 (odporność na ciała stałe >12 mm). W przypadku montażu w warunkach narażenia na wilgoć lub pył należy zastosować dodatkową obudowę.
• Czy prąd różnicowy 30 mA i typ A chronią przed porażeniem przy ładowarkach samochodowych? Wyłącznik typu A wykrywa prądy tętniące stałe, które generują m.in. nowoczesne ładowarki EV. Jednak w obwodach przeznaczonych do ładowania pojazdów zaleca się stosowanie wyłączników typu B. W przypadku wątpliwości skonsultuj się z projektantem instalacji.
