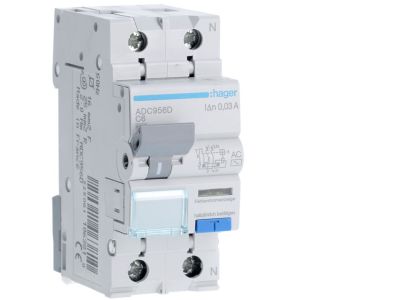

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 6A/30mA Typ AC, RCBO | ADC956D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) marki HAGER, model ADC956D, to zaawansowane urządzenie modułowe łączące w sobie funkcjonalność dwóch aparatów: wyłącznika różnicowoprądowego oraz wyłącznika nadmiarowoprądowego. Urządzenie zostało zaprojektowane w konfiguracji 1P+N (jednofazowe z rozłączalnym torem neutralnym), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej, zajmując jedynie dwa moduły. Prąd znamionowy wynoszący 6 A w połączeniu z charakterystyką wyzwalania typu C sprawia, że aparat idealnie nadaje się do obwodów o podwyższonym prądzie rozruchowym. Znamionowa zwarciowa zdolność łączeniowa na poziomie 6 kA gwarantuje bezpieczeństwo instalacji w przypadku wystąpienia gwałtownych zwarć, chroniąc infrastrukturę kablową przed zniszczeniem.

• Typ AC: Urządzenie reaguje na prądy różnicowe sinusoidalne zmienne, co jest standardem w większości instalacji domowych i biurowych.
• Czułość 30 mA: Znamionowy prąd różnicowy o wartości 0,03 A zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.
• Charakterystyka C: Pozwala na bezpieczną pracę w obwodach z urządzeniami generującymi umiarkowane piki prądowe podczas startu.
• Wskaźnik zadziałania: Wyraźna sygnalizacja optyczna pozwala na szybką diagnostykę przyczyny odłączenia zasilania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroinstalacyjnych. Wyłącznik spełnia wymagania normy PN-EN 61009-1, która definiuje parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego. Dzięki certyfikacji uznanego producenta, jakim jest HAGER, instalatorzy mają pewność, że komponent ten gwarantuje deklarowane parametry izolacyjne oraz powtarzalność charakterystyk czasowo-prądowych.

Zastosowanie

Wyłącznik RCBO ADC956D znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest niezastąpiony w ochronie obwodów gniazd wtykowych, oświetlenia oraz dedykowanych linii zasilających urządzenia o małej mocy, które wymagają charakterystyki typu C. Dzięki połączeniu dwóch funkcji ochronnych w jednej obudowie, jest to rozwiązanie preferowane w modernizowanych rozdzielnicach, gdzie przestrzeń na szynie DIN jest ograniczona. Chroni on użytkowników przed porażeniem prądem elektrycznym przy dotyku pośrednim oraz zabezpiecza przewody przed skutkami przeciążeń i zwarć międzyfazowych lub fazowo-neutralnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TS35. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków pod obciążeniem. Zaciski windowe pozwalają na pewne połączenie przewodów typu drut lub linka (z tulejką). Należy pamiętać o regularnym testowaniu członu różnicowoprądowego za pomocą przycisku „TEST” (zalecane raz w miesiącu), aby zweryfikować sprawność mechaniczną i elektryczną mechanizmu wyzwalającego. Urządzenie powinno być montowane w miejscu wolnym od nadmiernego zapylenia i wilgoci, zgodnie ze stopniem ochrony obudowy.

FAQ

• Czy ten wyłącznik zajmuje tyle samo miejsca co zwykła różnicówka? Tak, urządzenie ma szerokość dwóch modułów (ok. 35 mm), co pozwala na zastąpienie zestawu RCD + MCB jednym aparatem, oszczędzając miejsce w rozdzielnicy.
• Czy charakterystyka C nie będzie powodować zbyt częstych wyzwoleń? Charakterystyka C jest przeznaczona dla obwodów o nieco większych prądach rozruchowych niż standardowa charakterystyka B. Jeśli prąd znamionowy 6 A jest odpowiednio dobrany do obciążenia, wyłącznik będzie pracował stabilnie.
• Czy typ AC jest wystarczający? Typ AC jest przeznaczony do wykrywania prądów różnicowych sinusoidalnych. W obwodach z zaawansowaną elektroniką (falowniki, zasilacze impulsowe) warto rozważyć typ A, jednak dla standardowych obwodów rezystancyjnych i prostych odbiorników typ AC jest w pełni zgodny z podstawowymi wymogami bezpieczeństwa.
