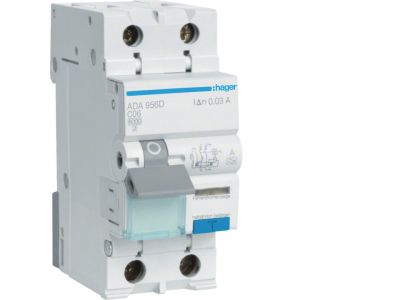

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 6A/30mA Typ A, RCBO | ADA956D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA956D łączy w jednym module funkcję ochrony przeciwporażeniowej i zabezpieczenia nadprądowego. Przeznaczony do instalacji jednofazowych 1P+N, oferuje prąd znamionowy 6A z charakterystyką C, prąd różnicowy 30mA oraz typ A, co gwarantuje wykrywanie zarówno prądów przemiennych, jak i pulsujących stałych. Zdolność zwarciowa 6kA zapewnia skuteczne wyłączenie w przypadku zwarcia.

• Prąd znamionowy 6A, charakterystyka C: Zabezpiecza przewody i odbiorniki przed przeciążeniem oraz zwarciem w obwodach o typowym obciążeniu, np. gniazd wtyczkowych – szybkie wyłączenie przy prądach zwarciowych powyżej 5–10 In.
• Prąd różnicowy 30mA, typ A: Chroni przed porażeniem prądem elektrycznym w obwodach, gdzie mogą występować prądy różnicowe stałe lub pulsujące (np. urządzenia elektroniczne, pompy ciepła).
• Zdolność zwarciowa 6kA: Bezpieczne wyłączenie przy zwarciu o prądzie do 6 kA – odpowiednie dla standardowych rozdzielnic domowych i przemysłowych.
• Budowa 1P+N (jednofazowa): Ochrona przewodu fazowego i neutralnego w jednej szynie – kompaktowe rozwiązanie oszczędzające miejsce w rozdzielnicy.
• Kompaktowy moduł (18 mm): Łatwy montaż na szynie TH35, umożliwiający instalację w ograniczonej przestrzeni rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich w zakresie wyłączników różnicowo-prądowych z członem nadprądowym. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami niskonapięciowymi i EMC. Instalacja powinna być wykonana zgodnie z normami krajowymi (np. w Polsce PN-IEC 60364).

Zastosowanie

Wyłącznik RCBO ADA956D znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przeciwporażeniowa i nadprądowa w obwodach jednofazowych. Dzięki typowi A sprawdza się w obwodach z nowoczesnymi odbiornikami generującymi prądy stałe.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Zabezpieczanie obwodów zasilających urządzenia elektronarzędzi, sprzęt AGD i RTV.
• Instalacje z urządzeniami zawierającymi prostowniki lub przetwornice (np. pompy ciepła, ładowarki EV, oświetlenie LED) – tam wymagany jest wyłącznik typu A.
• Rozdzielnice w obiektach przemysłowych i handlowych, gdzie konieczna jest selektywna ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż wyłącznika RCBO może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy i sprawdź brak napięcia za pomocą próbnika. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP2X lub wyższym. Przewody należy podłączać zgodnie z oznaczeniami na obudowie (linia – zasilanie, obciążenie – odbiór). Przekrój przewodów dobierz do prądu znamionowego 6A i warunków zwarciowych (zalecany minimalny przekrój 1,5 mm² Cu). Moment dokręcania zacisków oraz długość odizolowania przewodów – według dokumentacji producenta. Po zamontowaniu sprawdź poprawność działania przyciskiem TEST.

FAQ

• Czy wyłącznik typu A nadaje się do ochrony obwodów z oświetleniem LED? Tak, typ A jest wymagany w obwodach, gdzie mogą wystąpić pulsujące prądy różnicowe, np. w zasilaczach LED. Wyłącznik standardowy (AC) mógłby nie zadziałać prawidłowo.
• Jaka jest różnica między charakterystyką C a B? Charakterystyka C wyzwala się przy prądzie 5–10 krotności prądu znamionowego, co jest odpowiednie dla obwodów z urządzeniami o większym prądzie rozruchowym (np. silniki, transformatory). Dla typowych gniazd wtyczkowych w mieszkaniach często stosuje się charakterystykę B.
• Czy mogę zainstalować ten wyłącznik w rozdzielnicy zewnętrznej? Dopuszczalna jest instalacja w rozdzielnicy zabezpieczonej przed wilgocią i pyłem (minimum IPX4), o ile warunki środowiskowe nie przekraczają parametrów podanych w karcie katalogowej. Montaż wyłącznie przez wykwalifikowany personel.
