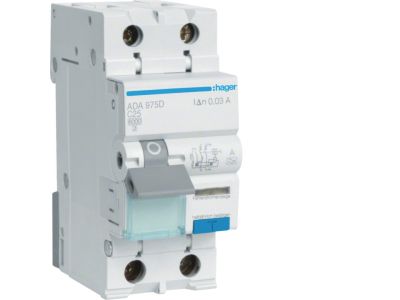

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA C 25A/30mA Typ A, RCBO | ADA975D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) 1P+N o symbolu ADA975D łączy w jednym module funkcje ochrony przeciwporażeniowej i zabezpieczenia przewodów przed skutkami zwarć oraz przeciążeń. Dzięki charakterystyce C, prądowi znamionowemu 25 A i prądowi różnicowemu 30 mA typu A jest przystosowany do typowych obwodów jednofazowych w instalacjach mieszkaniowych i biurowych. Zdolność zwarciowa 6 kA gwarantuje niezawodne działanie przy zwarciach w sieci energetycznej.

• Prąd znamionowy 25 A: pozwala zabezpieczyć obwody o średnim obciążeniu (gniazda, oświetlenie, urządzenia AGD) bez ryzyka przeciążenia.
• Charakterystyka C: odpowiednia do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silniki, pompy, sprężarki.
• Prąd różnicowy 30 mA: zapewnia skuteczną ochronę przed porażeniem prądem w typowych instalacjach niskiego napięcia.
• Zdolność zwarciowa 6 kA: wytrzymuje zwarcia występujące w sieciach energetycznych, minimalizując ryzyko uszkodzenia instalacji.
• Typ A: wykrywa prądy różnicowe stałe i pulsujące, co zwiększa bezpieczeństwo w obwodach zasilających np. urządzenia elektroniczne.

Zgodność z Normami

Wyłącznik ADA975D został zaprojektowany zgodnie z wymaganiami europejskich norm zharmonizowanych oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach elektrycznych według standardów DIN.

Zastosowanie

RCBO 1P+N znajduje zastosowanie wszędzie tam, gdzie wymagana jest zintegrowana ochrona przeciążeniowa, zwarciowa i różnicowa w obwodach jednofazowych. Idealny do rozdzielnic mieszkaniowych i biurowych.

• Ochrona obwodów gniazd wtyczkowych w domach, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych z użyciem opraw LED lub tradycyjnych.
• Ochrona linii zasilających urządzenia AGD (pralki, lodówki, zmywarki) oraz małe silniki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach jednofazowych (1P+N).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta (zwykle 2–3 Nm).

FAQ

• Czy wyłącznik ma podświetlenie? Nie, model ADA975D nie posiada funkcji podświetlenia.
• Jaki jest stopień ochrony tego wyłącznika? Aparatura modułowa montowana w rozdzielnicach ma standardowo stopień ochrony IP20, co zapewnia ochronę przed dotykiem części niebezpiecznych.
• Jaka jest charakterystyka wyzwalania? Charakterystyka C – zaprojektowana do obwodów z urządzeniami o podwyższonym prądzie rozruchowym (np. silniki, transformatory).
