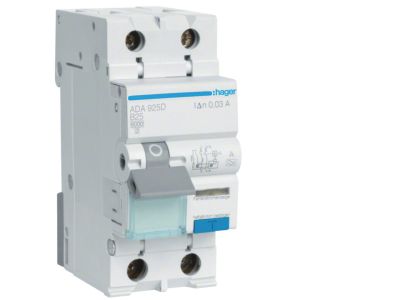

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 6kA B 25A/30mA Typ A, RCBO | ADA925D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA925D to kompaktowe urządzenie łączące w jednym module funkcje ochrony przeciwporażeniowej oraz zabezpieczenia przewodów przed skutkami zwarć i przeciążeń. Przeznaczony do instalacji jednofazowych 1P+N, oferuje prąd znamionowy 25A i czułość różnicową 30 mA typu A, co pozwala na kompleksowe zabezpieczenie obwodów odbiorczych przy jednoczesnej oszczędności miejsca w rozdzielnicy.

• Prąd znamionowy 25 A: Umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu – gniazd wtykowych, obwodów oświetleniowych i odbiorników stałych – bez ryzyka przegrzania torów prądowych.
• Prąd różnicowy 30 mA typu A: Zapewnia ochronę przeciwporażeniową przy wykrywaniu prądów różnicowych przemiennych oraz tętniących prądów stałych, co jest kluczowe w instalacjach z urządzeniami elektronicznymi (falowniki, ładowarki, pompy ciepła).
• Zdolność zwarciowa 6 kA: Gwarantuje skuteczne wyłączenie prądów zwarciowych w standardowych warunkach sieci niskiego napięcia, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i dynamicznym.
• Charakterystyka wyzwalania B: Zapewnia szybkie zadziałanie przy przeciążeniach – wyzwalanie w zakresie 3–5 krotności prądu znamionowego – co czyni go odpowiednim do zabezpieczania obwodów odbiorczych w budynkach mieszkalnych i biurowych.
• Konfiguracja 1P+N: Łączy w jednym urządzeniu zabezpieczenie przewodu fazowego i neutralnego, upraszczając okablowanie oraz redukując liczbę niezbędnych modułów w rozdzielnicy.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dla hybrydowych wyłączników różnicowo-prądowych z członem nadprądowym. Posiada certyfikację CE oraz deklarację zgodności producenta. Przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnych z obowiązującymi przepisami i normami krajowymi.

Zastosowanie

Wyłącznik RCBO ADA925D znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektach użyteczności publicznej, gdzie wymagana jest zintegrowana ochrona przeciwporażeniowa i przeciążeniowa w jednym module.

• Ochrona obwodów gniazd wtykowych i odbiorników ruchomych w instalacjach domowych.
• Zabezpieczenie obwodów oświetleniowych oraz sterowania w budynkach komercyjnych i przemysłowych.
• Instalacje wymagające ochrony typu A – z falownikami, przekształtnikami, ładowarkami pojazdów elektrycznych lub pompami ciepła.
• Modernizacja istniejących rozdzielnic – zastąpienie osobnych wyłączników różnicowoprądowych i nadprądowych jednym kompaktowym urządzeniem 1P+N.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 25 A. Moment dokręcania zacisków stosować zgodnie z wytycznymi producenta – unikać nadmiernego dokręcania, które może prowadzić do uszkodzenia obudowy lub zacisków.

FAQ

• Czy typ A wykrywa prąd stały? Typ A wykrywa prądy różnicowe przemienne oraz tętniące prądy stałe (pulsujące DC) występujące w urządzeniach z przekształtnikami elektronicznymi. Nie wykrywa natomiast gładkiego (wygładzonego) prądu stałego – do takich zastosowań należy stosować typ B.
• Jaka jest szerokość modułu wyłącznika ADA925D? Producent nie podaje jednoznacznej wartości w udostępnionych danych. W standardowych rozwiązaniach RCBO 1P+N najczęściej zajmują 2 moduły (36 mm) na szynie DIN – zalecamy weryfikację w karcie katalogowej przed planowaniem rozdzielnicy.
• Czy wyłącznik nadaje się do instalacji z oddzielnym przewodem PEN? Nie. Urządzenie wymaga rozdzielenia przewodu neutralnego (N) i ochronnego (PE) – może być stosowane w układach TN-S, TN-C-S oraz TT. Nie nadaje się do układu TN-C (wspólny przewód PEN).
