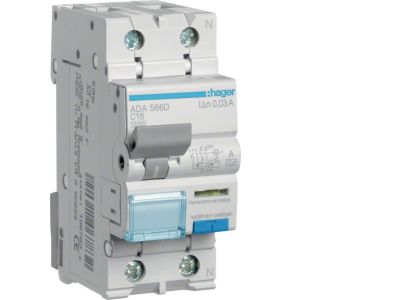

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 10kA C 16A/30mA Typ A, RCBO | ADA566D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) o symbolu ADA566D łączy w sobie funkcje ochrony przed porażeniem prądem elektrycznym oraz zabezpieczenia przewodów przed skutkami przeciążeń i zwarć. Urządzenie przystosowane jest do pracy w sieciach 1-fazowych (1P+N) i oferuje prąd znamionowy 16 A, charakterystykę wyzwalania C, prąd różnicowy 30 mA oraz zdolność zwarciową 10 kA. Dedykowane do ochrony obwodów odbiorczych w instalacjach niskiego napięcia.

• Prąd znamionowy 16 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 16 A, chroniąc przewody przed przeciążeniem i zwarciem.
• Prąd różnicowy 30 mA: Skuteczna ochrona przeciwporażeniowa – wyłącznik reaguje na upływ prądu powyżej 30 mA, minimalizując ryzyko porażenia.
• Typ A: Reaguje na prądy różnicowe przemienne oraz pulsujące stałe, co jest wymagane w obwodach z nowoczesnymi odbiornikami (np. elektronika, ładowarki, oświetlenie LED).
• Charakterystyka C: Wytrzymała na krótkotrwałe prądy rozruchowe (np. silniki, kompresory) – wyzwalanie przy 5–10-krotności prądu znamionowego.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe, co zapewnia niezawodne wyłączenie nawet w trudnych warunkach sieci.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (IEC/EN) dotyczących wyłączników różnicowo-prądowych z członem nadprądowym oraz posiada certyfikat CE. Przeznaczony do stosowania zgodnie z zasadami wiedzy technicznej i przepisami budowy urządzeń elektrycznych.

Zastosowanie

Wyłącznik RCBO typu ADA566D znajduje zastosowanie w instalacjach wymagających kompleksowej ochrony pojedynczego obwodu odbiorczego. Doskonale sprawdza się w:

• Ochronie obwodów gniazd wtyczkowych oraz oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczeniu obwodów zasilających urządzenia elektroniczne, sprzęt AGD i RTV.
• Instalacjach w obiektach użyteczności publicznej, w których wymagana jest ochrona typu A (np. stacje ładowania, szpitale, szkoły).
• Modernizacjach istniejących rozdzielnic – pozwala zastąpić zestaw wyłącznika nadprądowego i różnicowoprądowego jednym modułem.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po całkowitym odłączeniu napięcia w rozdzielnicy. Wyłącznik przystosowany jest do instalacji na szynie TH35 (DIN). Przed montażem należy sprawdzić parametry sieci oraz dokumentację techniczną producenta (w szczególności moment dokręcania zacisków oraz dopuszczalny przekrój przewodów). Pamiętaj o regularnym testowaniu działania wyłącznika przyciskiem TEST (zalecane co miesiąc).

FAQ

• Czym różni się wyłącznik RCBO typu A od typu AC? Typ AC reaguje wyłącznie na prądy różnicowe przemienne, natomiast typ A dodatkowo wykrywa pulsujące prądy stałe. Jest to niezbędne w obwodach z prostownikami, ściemniaczami czy zasilaczami impulsowymi.
• Czy można stosować ten wyłącznik w rozdzielnicy bez dodatkowej osłony? Standardowa aparatura modułowa posiada stopień ochrony IP20 – jest chroniona przed dotknięciem palcem, ale wymaga zamknięcia w rozdzielnicy z pokrywą. Zastosowanie w wilgotnych pomieszczeniach wymaga odpowiedniej obudowy o wyższym IP.
• Jak sprawdzić poprawność działania wyłącznika? Należy nacisnąć przycisk TEST (oznaczony literą T lub symbolem) – wyłącznik powinien natychmiast wyłączyć obwód. Jeśli nie reaguje, urządzenie jest uszkodzone i wymaga wymiany. Test wykonuj przy włączonym napięciu i podłączonym obciążeniu.
