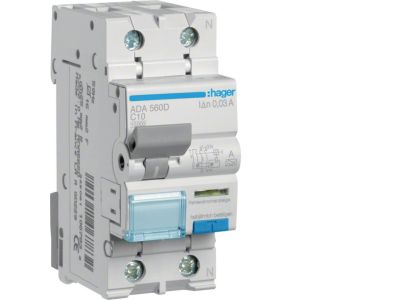

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 10kA C 10A/30mA Typ A, RCBO | ADA560D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA560D łączy w jednym urządzeniu funkcję ochrony przeciwporażeniowej (30 mA) oraz zabezpieczenia nadprądowego i zwarciowego (charakterystyka C, 10 A). Konstrukcja 1P+N umożliwia zabezpieczenie obwodu jednofazowego z przewodem neutralnym, a zdolność zwarciowa 10 kA gwarantuje niezawodne działanie nawet w sieciach o wysokim poziomie prądów zwarciowych. Typ A zapewnia wykrywanie prądów różnicowych zarówno sinusoidalnych, jak i pulsujących stałych, co jest kluczowe w instalacjach z nowoczesnymi urządzeniami elektronicznymi.

• Prąd znamionowy 10 A (charakterystyka C): Zabezpiecza przewody przed przeciążeniem i zwarciem w obwodach o umiarkowanym obciążeniu, np. w instalacjach gniazd wtyczkowych w budynkach mieszkalnych.
• Prąd różnicowy 30 mA (typ A): Zapewnia skuteczną ochronę przeciwporażeniową osób oraz wykrywa prądy różnicowe pulsujące stałe pochodzące z urządzeń z prostownikami (komputery, ładowarki, sterowniki).
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w sieciach o dużym spodziewanym prądzie zwarciowym, chroniąc aparaturę i instalację.
• Architektura 1P+N: Zabezpiecza zarówno przewód fazowy, jak i neutralny, upraszczając montaż i oszczędzając miejsce w rozdzielnicy.
• Kompaktowa budowa: Dzięki integracji dwóch funkcji w jednym module zmniejsza liczbę niezbędnych urządzeń i skraca czas instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Zaprojektowano go zgodnie z wymogami bezpieczeństwa dotyczącymi wyłączników różnicowo-prądowych z członem nadprądowym, co potwierdzają badania typu. Szczegółowe dane dotyczące norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

RCBO ADA560D znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, gdzie wymagana jest jednoczesna ochrona przeciwporażeniowa i zabezpieczenie nadprądowe. Sprawdza się zwłaszcza w obwodach z urządzeniami generującymi wyższe harmoniczne lub prądy pulsujące.

• Ochrona gniazd wtyczkowych w budynkach mieszkalnych, biurach i pomieszczeniach użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych z lampami LED lub świetlówkami z statecznikami elektronicznymi.
• Zasilanie urządzeń RTV, AGD, komputerów i ładowarek – gdzie występują prostowniki generujące prądy różnicowe typu A.
• Instalacje w rozdzielnicach mieszkań, domów jednorodzinnych oraz małych obiektach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed rozpoczęciem pracy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym i warunkami instalacyjnymi. Momenty dokręcania śrub zacisków oraz maksymalne długości odizolowania przewodów – według instrukcji producenta dołączonej do wyrobu. Po zainstalowaniu zaleca się wykonanie próby działania przyciskiem TEST.

FAQ

• Co oznacza typ A w wyłączniku różnicowo-prądowym? Typ A wykrywa nie tylko klasyczne prądy różnicowe sinusoidalne (jak typ AC), ale również prądy pulsujące stałe (np. z prostowników diodowych lub tyrystorowych). Jest to niezbędne przy ochronie obwodów zasilających nowoczesny sprzęt elektroniczny.
• Czy ADA560D można montować w istniejącej rozdzielnicy? Tak, pod warunkiem że rozdzielnica ma szynę DIN (TH35) i odpowiednią ilość miejsca. Przed montażem należy upewnić się, że parametry sieci (napięcie, prąd zwarciowy) są zgodne z danymi urządzenia.
• Jaka jest różnica między RCBO a zestawem oddzielnego wyłącznika nadprądowego i różnicowego? RCBO łączy obie funkcje w jednym module – zajmuje mniej miejsca w rozdzielnicy, skraca okablowanie i upraszcza projektowanie. W przypadku awarii wyłącza zarówno fazę, jak i neutralny, co zwiększa bezpieczeństwo.
