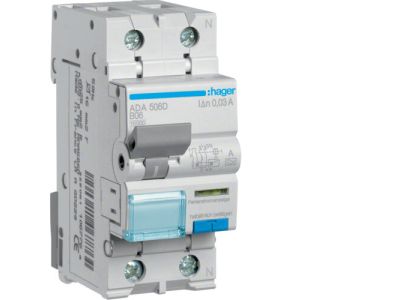

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 10kA B 6A/30mA Typ A, RCBO | ADA506D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA506D łączy w jednym urządzeniu funkcję ochrony przeciwporażeniowej oraz zabezpieczenia kabli i przewodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 6A (charakterystyka B) w połączeniu z czułością różnicową 30mA i zdolnością zwarciową 10kA zapewnia skuteczną ochronę w instalacjach o typowym zapotrzebowaniu. Urządzenie wyposażono w wyzwalacz różnicowy typu A, reagujący na prądy upływowe sinusoidalne i tętniące.

• Prąd znamionowy 6A (charakterystyka B): Zabezpiecza przewody i odbiorniki o małym do średnim obciążeniu – stosowany w obwodach gniazd i oświetlenia, gdzie wystąpienie zwarcia może nastąpić w krótkim czasie.
• Prąd różnicowy 30mA: Chroni ludzi przed porażeniem w przypadku bezpośredniego dotknięcia części pod napięciem – wymagany w obwodach ogólnego przeznaczenia.
• Zdolność zwarciowa 10kA: Zapewnia bezpieczne wyłączenie w warunkach zwarciowych w typowych rozdzielnicach mieszkaniowych i małych obiektach komercyjnych.
• Typ A wyzwalacza różnicowego: Reaguje zarówno na prądy upływowe sinusoidalne, jak i tętniące (zawierające składową stałą) – niezbędny w obwodach z elektroniką, falownikami lub prostownikami.
• Konstrukcja 1P+N: Zajmuje tylko jeden biegun fazy i neutralny – upraszcza montaż i oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących urządzeń różnicowoprądowych i nadprądowych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z przepisami oraz standardem DIN (np. IEC/EN 61009-1). W przypadku szczegółowych certyfikatów zalecamy sprawdzenie karty katalogowej producenta.

Zastosowanie

Wyłącznik RCBO ADA506D znajduje zastosowanie wszędzie tam, gdzie wymagana jest jednoczesna ochrona przeciwporażeniowa i przeciążeniowo-zwarciowa w obwodach o małym prądzie znamionowym.

• Ochrona obwodów gniazd wtyczkowych w instalacjach mieszkaniowych i biurowych.
• Zabezpieczenie obwodów oświetlenia z odbiornikami LED lub żarowymi.
• Ochrona indywidualnych odbiorników o mocy do ok. 1,4 kW (przy 230V) – takich jak pralki, zmywarki, małe piece.
• Stosowanie w rozdzielnicach obiektów handlowo-usługowych, gdzie wymagana jest selektywna ochrona różnicowa typu A.

Wskazówki Montażowe

Montaż i obsługa urządzenia mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Wyłącznik montuje się na szynie TH35 (DIN) – zajmuje szerokość zgodną z danymi katalogowymi producenta. Przewody należy dobierać do prądu znamionowego 6A (min. przekrój 1,5 mm² Cu). Dokręcanie zacisków wykonać z momentem podanym w dokumentacji produktu. Po montażu sprawdzić działanie wyłącznika przyciskiem testowym.

FAQ

• Co oznacza typ A w wyłączniku różnicowym? Typ A wykrywa prądy upływowe o kształcie sinusoidalnym (np. z uszkodzonego silnika) oraz tętniące (zawierające składową stałą, np. z falowników, ładowarek, LED). Jest to rozszerzenie w stosunku do typu AC – wymagany w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Jaka jest charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyzwalacz przeciążeniowy zadziała dla prądów od 3 do 5-krotności prądu znamionowego (tu: 18–30 A) w czasie poniżej 0,1 s. Stosuje się ją w obwodach o niskim prądzie rozruchowym (oświetlenie, gniazda).
• Czy wyłącznik ADA506D można stosować w obwodzie bez przewodu ochronnego PE? Nie – ochrona różnicowa wymaga przewodu ochronnego (PE) w instalacji odbiorczej. Urządzenie jest przystosowane do pracy w układzie TN-S lub TT z oddzielnym przewodem neutralnym i ochronnym.
