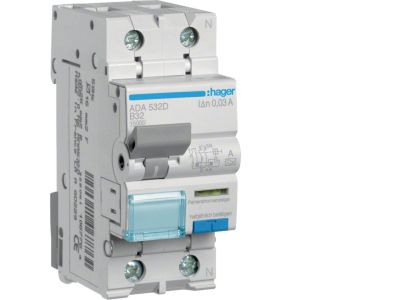

Wyłącznik różnicowo-prądowy z członem nadprądowym 1P+N 10kA B 32A/30mA Typ A, RCBO | ADA532D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z członem nadprądowym (RCBO) ADA532D to kompaktowe urządzenie 1P+N łączące w sobie funkcję ochrony przeciwporażeniowej oraz zabezpieczenia kabli i przewodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 32 A w charakterystyce B zapewnia selektywne wyłączanie w obwodach oświetleniowych i gniazd wtyczkowych, a zdolność zwarciowa 10 kA gwarantuje skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia. Prąd różnicowy 30 mA (typ A) chroni ludzi przed porażeniem, wykrywając zarówno prądy sinusoidalne, jak i pulsujące prądy stałe. Urządzenie montowane jest na szynie TH35 w rozdzielnicach modułowych.

• Prąd znamionowy 32 A, charakterystyka B: Zabezpiecza obwody o znacznym obciążeniu (np. gniazda, oświetlenie) przed przeciążeniem i zwarciem, zapewniając szybkie wyłączenie przy prądach 3–5 In.
• Prąd różnicowy 30 mA, typ A: Ochrona przeciwporażeniowa wykrywająca prądy upływu o przebiegu sinusoidalnym i pulsującym stałym – bezpieczna praca w obwodach z prostownikami, przetwornicami czy LED.
• Zdolność zwarciowa 10 kA: Wytrzymuje i przerywa prądy zwarciowe do 10 kA, co odpowiada standardowej mocy zwarciowej w rozdzielnicach budynkowych.
• Konstrukcja 1P+N: Zajmuje tylko jeden moduł w rozdzielnicy, oszczędzając miejsce i upraszczając montaż w istniejących szafkach.
• Funkcja podwójna (RCBO): Zastępuje dwa osobne urządzenia – wyłącznik różnicowoprądowy i nadprądowy – redukując liczbę połączeń i ryzyko błędów instalacyjnych.

Zgodność z Normami

Wyłącznik ADA532D został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach budynkowych. (Szczegółowe numery norm – patrz dokumentacja producenta.)

Zastosowanie

RCBO ADA532D jest uniwersalnym urządzeniem ochronnym stosowanym w instalacjach jednofazowych, gdzie wymagana jest jednoczesna ochrona przed porażeniem i przeciążeniami. Idealnie sprawdza się w:

• Ochrona indywidualnych obwodów gniazd wtyczkowych i oświetlenia – w mieszkaniach, biurach, sklepach.
• Zasilanie odbiorników z prostownikami i przetwornicami – pralki, lodówki, zasilacze LED, komputery (typ A wykrywa prądy pulsujące).
• Rozdzielnice w obiektach użyteczności publicznej – szkoły, szpitale, hotele, gdzie wymagana jest szybka i selektywna reakcja na upływy.
• Modernizacja starszych instalacji – zastąpienie osobnych wyłączników różnicowoprądowych i nadprądowych w celu oszczędności miejsca w rozdzielnicy.

Wskazówki Montażowe

Montaż wyłącznika ADA532D może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego 32 A i warunkami instalacyjnymi. Momenty dokręcania zacisków oraz dopuszczalne przekroje – stosuj się do danych zawartych w dokumentacji producenta. Po zamontowaniu sprawdź poprawność działania przyciskiem testowym.

FAQ

• Czy wyłącznik ma podświetlenie lub sygnalizację LED? W dostępnych danych producenta nie wskazano podświetlenia – ADA532D to standardowy RCBO bez wbudowanej sygnalizacji LED. Stan zadziałania można stwierdzić po mechanicznej pozycji dźwigni oraz liście testowej.
• Jaki stopień ochrony IP ma to urządzenie? Dla aparatury modułowej montowanej wewnątrz rozdzielnicy standardowy stopień ochrony to IP20 (ochrona przed ciałami stałymi >12,5 mm i brakiem ochrony przed wodą). Dokładne dane – sprawdź w specyfikacji technicznej producenta.
• Dlaczego typ A i czym różni się od typu AC? Typ A oprócz prądów sinusoidalnych wykrywa również pulsujące prądy stałe (np. pochodzące z prostowników w urządzeniach elektronicznych). Typ AC reaguje tylko na prądy sinusoidalne. Wybór typu A zwiększa bezpieczeństwo w instalacjach z nowoczesnymi odbiornikami.
