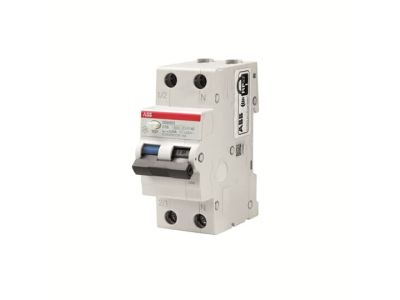

Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-C16/0,03, 2P C16 30mA AC | 2CSR255070R1164 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadmiarowoprądowym (RCBO) serii DSH201 to wysokiej klasy urządzenie elektroinstalacyjne marki ABB, zaprojektowane z myślą o kompleksowej ochronie obwodów jednofazowych. Model DSH201 AC-C16/0,03 łączy w sobie dwie kluczowe funkcje bezpieczeństwa w jednej, kompaktowej obudowie o szerokości dwóch modułów (36 mm). Pierwszą z nich jest ochrona przed prądami przeciążeniowymi i zwarciowymi dzięki charakterystyce wyzwalania typu C oraz prądowi znamionowemu 16 A. Charakterystyka C pozwala na bezpieczną pracę w obwodach o umiarkowanych prądach rozruchowych, co jest typowe dla nowoczesnych odbiorników domowych i biurowych. Drugą funkcją jest zaawansowana ochrona różnicowoprądowa o czułości 30 mA (0,03 A), która reaguje na sinusoidalne przemienne prądy upływu (typ AC), chroniąc użytkowników przed porażeniem prądem przy dotyku pośrednim oraz minimalizując ryzyko pożaru wywołanego uszkodzeniem izolacji.

• Konfiguracja 1P+N: Urządzenie monitoruje przewód fazowy i neutralny, zapewniając pełne bezpieczeństwo w instalacjach jednofazowych.
• Zdolność zwarciowa: Solidna konstrukcja pozwala na bezpieczne przerywanie prądów zwarciowych, co chroni strukturę instalacji elektrycznej.
• Kompaktowa budowa: Szerokość zaledwie dwóch modułów pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności dwóch osobnych aparatów.

Zgodność z Normami

Wyłącznik ABB DSH201 został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Urządzenie spełnia wymagania normy IEC/EN 61009-1, która definiuje rygorystyczne parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnych zastosowań. Posiadanie certyfikatów zgodności gwarantuje, że aparat zadziała w sposób przewidywalny i powtarzalny w sytuacjach awaryjnych, co jest kluczowe dla profesjonalnych instalatorów i inspektorów nadzoru.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania:

• Obwodów gniazd wtykowych ogólnego przeznaczenia w pokojach i biurach.
• Indywidualnych odbiorników energii o prądzie znamionowym do 16 A.
• Instalacji oświetleniowych, gdzie wymagana jest dodatkowa ochrona przeciwporażeniowa.
• Rozdzielnic o ograniczonej przestrzeni, gdzie integracja funkcji RCBO pozwala na optymalizację układu aparatury.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnej pracy urządzenia. Wyłącznik DSH201 jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 16 A, co zapobiega nadmiernym spadkom napięcia i nagrzewaniu się izolacji.
• Podłączenie: Należy ściśle przestrzegać oznaczeń zacisków dla przewodu fazowego (L) oraz neutralnego (N), aby zapewnić poprawność działania członu różnicowoprądowego.

FAQ

• Co oznacza typ AC w tym wyłączniku? Typ AC oznacza, że urządzenie jest przeznaczone do wykrywania sinusoidalnych przemiennych prądów różnicowych. Jest to standardowe zabezpieczenie dla większości obwodów rezystancyjnych i indukcyjnych w budynkach.
• Jak często należy używać przycisku TEST? Producent zaleca regularne sprawdzanie sprawności mechanizmu różnicowoprądowego poprzez naciśnięcie przycisku "T" (test) – najlepiej raz na pół roku, aby upewnić się, że aparat jest gotowy do zadziałania.
• Czy ten wyłącznik zajmuje tyle samo miejsca co zwykły bezpiecznik? Nie, wyłącznik RCBO DSH201 zajmuje dwa moduły (36 mm), ponieważ integruje w sobie funkcję wyłącznika nadmiarowoprądowego oraz modułu różnicowoprądowego.
