Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-B25/0,03, 2P B25 30mA AC | 2CSR255070R1255 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

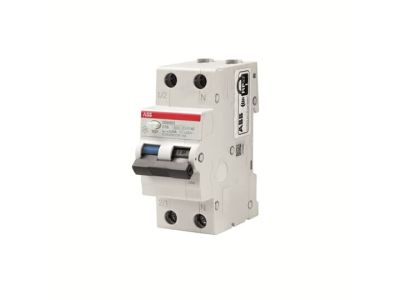

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1175379

EAN

8012542343813

Kod Producenta

2CSR255070R1255

Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-B25/0,03, 2P B25 30mA AC

Informacja o Produkcie

Alternatywny kod produktu: 2CSR255070R1255

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DSH201 AC-B25/0,03 (symbol 2CSR255070R1255) to dwubiegunowe urządzenie z członem nadprądowym 1P+N o szerokości dwóch modułów, przeznaczone do ochrony jednofazowych obwodów przed prądami zwarciowymi, przeciążeniowymi i upływowymi. Zapewnia ochronę przed sinusoidalnymi prądami ziemnozwarciowymi o czułości 30 mA, zgodnie z normami ochrony przeciwporażeniowej.

Zabezpieczenie różnicowoprądowe 30 mA: Natychmiastowe wyłączenie zasilania w przypadku wystąpienia prądu upływowego powyżej 30 mA, minimalizując ryzyko porażenia prądem.
Człon nadprądowy B25 A: Ochrona przed przeciążeniami i zwarciami w obwodzie o prądzie znamionowym 25 A, zabezpieczając instalację i odbiorniki.
Szerokość 2 modułów: Kompaktowa konstrukcja o standardowym wymiarze, umożliwiająca montaż w rozdzielnicach modułowych bez konieczności modyfikacji szyny.
Ochrona przed prądami sinusoidalnymi AC: Zapewnia skuteczną reakcję na typowe zwarcia doziemne w instalacjach domowych i przemysłowych.
Jednofazowe zastosowanie (1P+N): Idealny do ochrony obwodów gniazdkowych, oświetleniowych i urządzeń jednofazowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1) oraz zabezpieczeń nadprądowych (PN-EN 60947-2). Posiada oznaczenie CE i deklarację zgodności z dyrektywami unijnymi.

Zastosowanie

Wyłącznik różnicowo-prądowy DSH201 AC-B25/0,03 znajduje zastosowanie w instalacjach elektrycznych jednofazowych, gdzie wymagana jest kompleksowa ochrona przed zwarciami, przeciążeniami i prądami upływowymi.

Ochrona obwodów gniazdkowych w domach jednorodzinnych, mieszkaniach i lokalach użytkowych.
Zabezpieczenie instalacji oświetleniowych i gniazd w biurach, szkołach i placówkach publicznych.
Ochrona urządzeń RTV, AGD i elektronarzędzi w warsztatach oraz gospodarstwach domowych.
Stosowanie w rozdzielnicach modułowych jako element systemu ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Wyłącznik należy zamontować na szynie TH35 w rozdzielnicy modułowej, zachowując odpowiednią kolejność podłączania przewodów fazowego (L) i neutralnego (N). Przewody powinny być dokręcone z zalecanym momentem zgodnie z dokumentacją producenta. Po montażu należy przeprowadzić test przycisku TEST – wyłącznik powinien natychmiast odłączyć zasilanie.

FAQ

Czy ten wyłącznik nadaje się do ochrony obwodów trójfazowych? Nie – model DSH201 jest przeznaczony wyłącznie do obwodów jednofazowych (1P+N) o prądzie znamionowym do 25 A.
Jakie jest zalecane napięcie pracy wyłącznika? Wyłącznik został zaprojektowany do pracy w instalacjach 230 V AC (50/60 Hz), zgodnie z typowymi parametrami sieci jednofazowej.
Czy wyłącznik posiada zabezpieczenie przed zwarciem łukowym? Dane produktu nie zawierają informacji na temat ochrony ARC. Zaleca się stosowanie dodatkowych zabezpieczeń przeciwłukowych w krytycznych obwodach.
