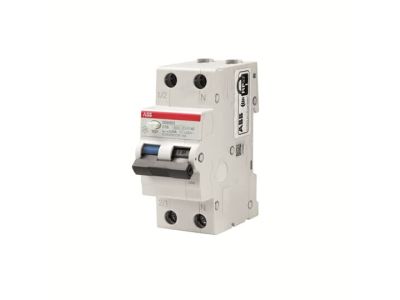

Wyłącznik róznicowo-prądowy z blokiem nadmiarowym DSH201 AC-B20/0,03, 2P B20 30mA AC | 2CSR255070R1205 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadmiarowoprądowym (RCBO) serii DSH201 marki ABB to zaawansowane rozwiązanie elektroinstalacyjne, łączące w sobie funkcje ochrony przed prądem różnicowym oraz zabezpieczenia nadmiarowoprądowego. Urządzenie o charakterystyce wyzwalania B i prądzie znamionowym 20 A zostało zaprojektowane z myślą o kompleksowej ochronie obwodów jednofazowych. Dzięki szerokości wynoszącej dwa moduły (36 mm), aparat ten pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności dwóch oddzielnych aparatów.

• Ochrona wielofunkcyjna: Urządzenie skutecznie chroni użytkowników przed porażeniem prądem elektrycznym przy dotyku pośrednim oraz zabezpiecza instalację przed skutkami przeciążeń i zwarć.
• Czułość AC: Wyłącznik jest przystosowany do wykrywania sinusoidalnych przemiennych prądów ziemnozwarciowych, co czyni go idealnym do standardowych obwodów oświetleniowych i gniazdowych.
• Znamionowy prąd różnicowy: Wartość 30 mA (0,03 A) zapewnia wysoki poziom bezpieczeństwa osobistego, stanowiąc skuteczną barierę ochronną w przypadku uszkodzenia izolacji.
• Konfiguracja 1P+N: Dwubiegunowa konstrukcja z jednym biegunem chronionym zapewnia precyzyjne rozłączanie obwodu w sytuacjach awaryjnych.

Zgodność z Normami

Produkt ABB DSH201 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w profesjonalnych instalacjach budynkowych. Spełnia on wymagania normy IEC/EN 61009-1, która definiuje parametry pracy dla wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadmiarowoprądowym do użytku domowego i podobnego. Posiadanie certyfikatów uznanych jednostek badawczych potwierdza wysoką jakość wykonania oraz powtarzalność parametrów technicznych, co jest kluczowe dla inżynierów i inspektorów nadzoru.

Zastosowanie

Wyłącznik DSH201 AC-B20/0,03 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do ochrony końcowych obwodów odbiorczych, gdzie wymagana jest charakterystyka B – typowa dla odbiorników o niskich prądach rozruchowych, takich jak systemy oświetleniowe, komputery czy sprzęt RTV. Dzięki połączeniu dwóch funkcji w jednej obudowie, jest to rozwiązanie pierwszego wyboru przy modernizacji starych rozdzielnic, gdzie ograniczona przestrzeń na szynie DIN uniemożliwia montaż oddzielnych modułów RCD i MCB.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne mocowanie przewodów o odpowiednim przekroju znamionowym, co gwarantuje stabilne przesyłanie energii bez strat mocy.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić poprawność działania aparatu poprzez naciśnięcie przycisku „Test” (T). Zaleca się regularne powtarzanie tej czynności zgodnie z harmonogramem przeglądów instalacji.

FAQ

• Czy ten wyłącznik chroni przed prądami stałymi pulsującymi? Nie, model typu AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów przemiennych. Do odbiorników generujących odkształcenia (np. falowniki, zasilacze impulsowe) zaleca się typ A.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje dwa standardowe moduły, czyli 36 mm szerokości na szynie DIN.
• Czy charakterystyka B jest odpowiednia do silników? Charakterystyka B jest przeznaczona do obwodów o małych prądach rozruchowych. W przypadku silników o ciężkim rozruchu lepszym wyborem może być charakterystyka C, o ile pozwalają na to parametry pętli zwarcia.
