Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C40/0,03, 4P C40 30mA AC, pro M compact | 2CSR254001R1404 ABB

Alternatywny kod produktu: 2CSR254001R1404

Opis i Kluczowe Cechy

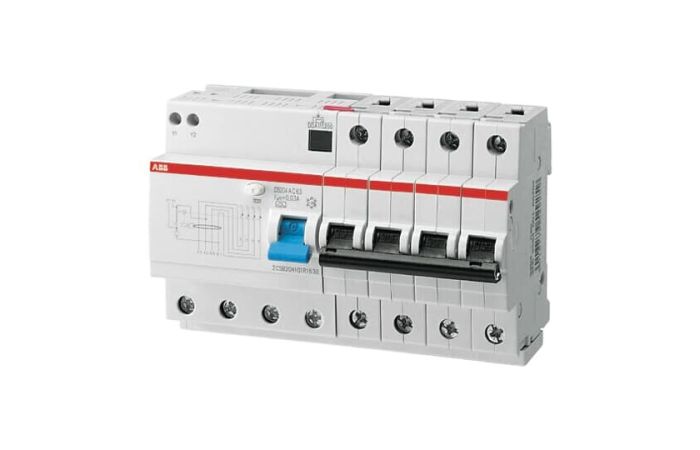

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C40/0,03 z serii pro M compact to czterobiegunowy aparat ochronny łączący w jednym module funkcje wyłącznika nadprądowego (charakterystyka C, prąd znamionowy 40 A) oraz wyłącznika różnicowego (prąd różnicowy 30 mA, typ AC). Zapewnia niezawodną ochronę przed skutkami przeciążeń, zwarć oraz sinusoidalnych przemiennych prądów ziemnozwarciowych, co przekłada się na bezpieczeństwo instalacji i użytkowników.

• Prąd znamionowy 40 A (charakterystyka C): Gwarantuje pewną ochronę obwodów o dużym obciążeniu, takich jak linie gniazd czy obwody silnikowe, przed przeciążeniem i zwarciem.
• Prąd różnicowy 30 mA (typ AC): Zapewnia dodatkową ochronę przed porażeniem przy dotyku bezpośrednim i pośrednim w instalacjach z odbiornikami generującymi sinusoidalne prądy ziemnozwarciowe.
• Konstrukcja 4P (czterobiegunowa): Umożliwia ochronę wszystkich trzech faz oraz przewodu neutralnego w sieciach trójfazowych (TN-S, TN-C-S).
• Integracja RCD i MCB w jednym aparacie: Oszczędza miejsce w rozdzielnicy oraz upraszcza montaż i okablowanie.
• Seria pro M compact: Gwarantuje wysoką jakość wykonania i kompatybilność z akcesoriami modułowymi.

Zgodność z Normami

Wyłącznik DS204 spełnia wymagania europejskich norm dotyczących wyłączników różnicowoprądowych z wbudowanym zabezpieczeniem nadprądowym (RCBO). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Dzięki kompaktowej budowie i uniwersalnej charakterystyce C, wyłącznik DS204 AC-C40/0,03 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, szczególnie tam, gdzie wymagana jest ochrona przeciwporażeniowa i nadprądowa w jednym urządzeniu.

• Ochrona linii gniazd wtykowych i obwodów oświetleniowych w strefach o podwyższonym ryzyku (np. łazienki, pomieszczenia wilgotne).
• Zabezpieczenie obwodów zasilających urządzenia elektryczne w budynkach użyteczności publicznej i komercyjnej.
• Stosowanie w instalacjach trójfazowych (4P) z przewodem neutralnym – np. w sieciach TN-S.
• Jako element automatyki budynkowej do kompleksowej ochrony obwodów odbiorczych.

Wskazówki Montażowe

Montaż wyłącznika DS204 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz do prądu znamionowego 40 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik DS204 posiada podświetlenie lub wskaźnik zadziałania? W danych produktu nie ma informacji o podświetleniu. Standardowo aparaty serii DS204 wyposażone są w mechaniczny wskaźnik stanu (zielony/czerwony) informujący o zadziałaniu wyłącznika różnicowego, ale nie jest to podświetlenie LED. Prosimy o sprawdzenie w dokumentacji.
• Jaki jest stopień ochrony IP tego wyłącznika? Dla aparatury modułowej montowanej wewnątrz rozdzielnic typowy stopień ochrony to IP20 (brak danych dla konkretnego modelu). W celu uzyskania dokładnych informacji zalecamy sprawdzenie karty katalogowej producenta.
• Czy wyłącznik DS204 AC-C40/0,03 nadaje się do ochrony obwodów z odbiornikami elektronicznymi? Typ AC reaguje na sinusoidalne prądy ziemnozwarciowe. W obwodach z przekształtnikami, falownikami czy zasilaczami impulsowymi mogą występować odkształcone prądy różnicowe, do ochrony których zaleca się stosowanie wyłączników typu A. W aplikacjach z elektroniką prosimy o konsultację.
