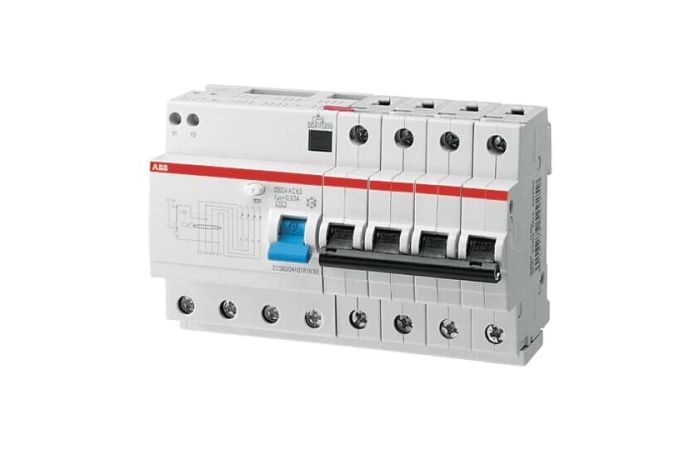

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C20/0,03, 4P C20 30mA AC, pro M compact | 2CSR254001R1204 ABB

Alternatywny kod produktu: 2CSR254001R1204

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C20/0,03 serii pro M compact to 4-biegunowe urządzenie łączące w sobie ochronę przeciwprzeciążeniową i zwarciową (charakterystyka C, prąd znamionowy 20 A) z ochroną różnicową typu AC (prąd różnicowy 30 mA). Dzięki zintegrowanej konstrukcji zajmuje mniej miejsca w rozdzielnicy niż osobne wyłączniki, upraszczając montaż i zapewniając pełne zabezpieczenie obwodu.

• Prąd znamionowy 20 A (charakterystyka C): Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, zapewniając selektywność z aparaturą nadrzędną i skuteczne wyłączanie przy przeciążeniach i zwarć.
• Prąd różnicowy 30 mA (typ AC): Chroni przed skutkami sinusoidalnych przemiennych prądów ziemnozwarciowych, zapewniając ochronę przeciwporażeniową przy kontakcie pośrednim i dodatkową ochronę przy kontakcie bezpośrednim.
• 4 bieguny (4P): Umożliwia zabezpieczenie obwodów trójfazowych z przewodem neutralnym – idealny do rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych i komercyjnych.
• Zintegrowane zabezpieczenie nadmiarowe i różnicowe: Łączy w jednym module funkcje wyłącznika nadprądowego i różnicowoprądowego, co upraszcza projektowanie rozdzielnic i redukuje liczbę połączeń.

Zgodność z Normami

Wyłącznik DS204 spełnia wymagania europejskich norm bezpieczeństwa (dyrektywa niskonapięciowa) i posiada certyfikat CE. Jego konstrukcja jest zgodna z zasadami standardu DIN, co gwarantuje kompatybilność montażową na szynie TH35 w rozdzielnicach modułowych.

Zastosowanie

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 znajduje zastosowanie w instalacjach wymagających jednoczesnej ochrony przed przeciążeniami, zwarciami i prądem różnicowym. Sprawdza się szczególnie w obwodach, gdzie konieczna jest ochrona przeciwporażeniowa oraz ciągłość zasilania.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych (zgodnie z wymogami ochrony przeciwporażeniowej).
• Zabezpieczenie linii zasilających urządzenia przemysłowe, maszyny i systemy HVAC, gdzie występują prądy rozruchowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych z przewodem neutralnym.
• Automatyka budynkowa – ochrona obwodów sterowniczych, oświetleniowych i gniazd zasilających w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż wyłącznika DS204 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekroje przewodów dobierz zgodnie z prądem znamionowym 20 A oraz obowiązującymi normami. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta. Po zamontowaniu sprawdź poprawność działania wyłącznika.

FAQ

• Jaki jest stopień ochrony IP tego wyłącznika? Dla aparatury modułowej montowanej w rozdzielnicy standardowym stopniem ochrony jest IP20. Dokładne dane dla tego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik DS204 posiada podświetlenie lub sygnalizację zadziałania? W danych produktu nie zawarto informacji o podświetleniu. Standardowo wyłączniki tego typu posiadają mechaniczny wskaźnik położenia styków (ON/OFF) oraz przycisk TEST do sprawdzania działania różnicowego (jeśli dotyczy). Dla pewności zalecamy zapoznanie się z instrukcją.
• Jaki jest tryb pracy styku – czy to wyłącznik samoczynny czy wymaga ręcznego załączania? Jest to wyłącznik samoczynny – po zadziałaniu ochrony nadmiarowej lub różnicowej wyłącza obwód i wymaga ręcznego załączenia po usunięciu przyczyny. Pozwala to na bezpieczne przywrócenie zasilania.
