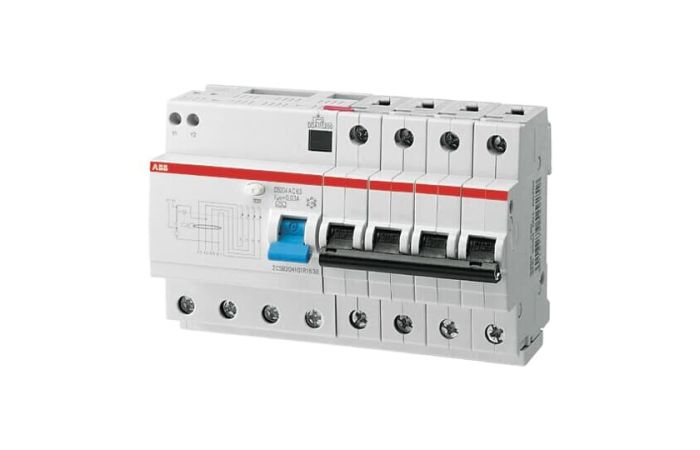

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C10/0,03, 4P C10 30mA AC, pro M compact | 2CSR254001R1104 ABB

Alternatywny kod produktu: 2CSR254001R1104

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-C10/0,03 (symbol 2CSR254001R1104) to czterobiegunowe urządzenie ochronne z serii pro M compact, przeznaczone do ochrony obwodów przed skutkami przeciążeń, zwarć oraz porażeń elektrycznych. Prąd znamionowy 10 A i charakterystyka C zapewniają skuteczną selektywność w typowych instalacjach, a czułość 30 mA (typ AC) gwarantuje szybkie wyłączenie przy sinusoidalnych prądach ziemnozwarciowych. Szerokość modułu 4 moduły (70 mm) pozwala na montaż w standardowych rozdzielnicach.

• Prąd znamionowy 10 A (charakterystyka C): Odpowiedni do obwodów odbiorczych o średnim obciążeniu, takich jak gniazda wtykowe i oświetlenie, zapewniając selektywną ochronę bez zbędnych wyłączeń.
• Czułość różnicowa 30 mA (typ AC): Wykrywa sinusoidalne prądy ziemnozwarciowe, chroniąc ludzi przed porażeniem (dodatkowa ochrona) oraz instalację przed uszkodzeniami.
• Blok nadmiarowy (przeciążeniowo-zwarciowy): Łączy funkcje wyłącznika nadmiarowego i różnicowoprądowego w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• Konstrukcja 4-biegunowa (4P): Zabezpiecza wszystkie trzy fazy oraz przewód neutralny w obwodach trójfazowych (np. silniki, piece, rozdzielnice podrzędne).
• Szerokość 4 moduły (70 mm): Zajmuje standardową przestrzeń na szynie TH35, co ułatwia integrację z istniejącą rozdzielnicą.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardami serii DIN dla aparatury modułowej. Posiada deklarację zgodności CE. Montaż i eksploatacja muszą być zgodne z lokalnymi przepisami dotyczącymi instalacji elektrycznych.

Zastosowanie

DS204 AC-C10/0,03 to uniwersalny wyłącznik różnicowo-prądowy z zabezpieczeniem nadmiarowym, idealny do ochrony obwodów w budynkach mieszkalnych, biurowych i lekkim przemyśle. Sprawdza się tam, gdzie wymagana jest jednoczesna ochrona przeciążeniowa, zwarciowa i różnicowa w jednym urządzeniu.

• Ochrona obwodów gniazd wtykowych i oświetlenia w instalacjach mieszkaniowych (np. kuchnia, łazienka, pokoje).
• Zabezpieczenie obwodów trójfazowych (np. piece akumulacyjne, bojlery, pompy ciepła) w rozdzielnicach głównych i podrzędnych.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest dodatkowa ochrona przeciwporażeniowa przy prądzie ziemnozwarciowym 30 mA.
• Systemy automatyki budynkowej i sterowania – zabezpieczenie zasilania szaf sterowniczych i układów PLC.

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przewody należy podłączać zgodnie ze schematem na obudowie, zwracając uwagę na kierunek przepływu prądu (odbiornik od góry). Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją techniczną producenta. Po montażu sprawdź działanie przyciskiem testowym T.

FAQ

• Czy wyłącznik DS204 AC-C10/0,03 posiada podświetlenie lub sygnalizację LED? W karcie katalogowej nie przewidziano wbudowanego podświetlenia LED. Stan zadziałania urządzenia sygnalizowany jest mechanicznie – położeniem dźwigni oraz widocznym okienkiem wskaźnika zadziałania różnicowego.
• Jaki stopień ochrony IP ma to urządzenie? Wyłącznik przeznaczony jest do montażu wewnątrz rozdzielnic. Typowy stopień ochrony dla aparatury modułowej to IP20 (ochrona przed dotknięciem palcem). Dokładna wartość dla konkretnego modelu znajduje się w dokumentacji producenta.
• Jaki jest tryb pracy styku różnicowego – AC czy A? Jest to typ AC – urządzenie wykrywa wyłącznie sinusoidalne prądy ziemnozwarciowe (przemienne). Nie gwarantuje ochrony przy prądach odkształconych (np. z falowników, zasilaczy impulsowych). Do takich zastosowań zalecany jest typ A lub F.
