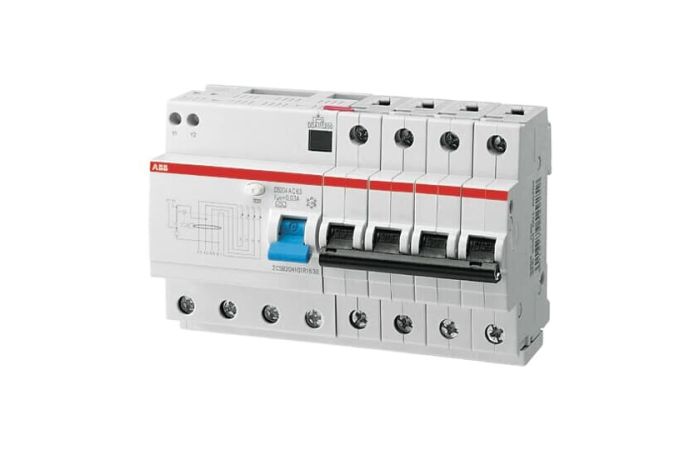

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS204 AC-B13/0,03, 4P B13 30mA AC, pro M compact | 2CSR254001R1135 ABB

Alternatywny kod produktu: 2CSR254001R1135

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS204 AC-B13/0,03 (symbol 2CSR254001R1135) z serii pro M compact to urządzenie 4-biegunowe z wbudowanym blokiem nadmiarowym B13, przeznaczone do ochrony obwodów przed prądami zwarciowymi, przeciążeniowymi oraz zwarciami doziemnymi. Charakteryzuje się czułością 30mA w klasie AC, co zapewnia ochronę przeciwporażeniową zgodnie z normami bezpieczeństwa.

• 4-biegunowa konstrukcja (4P): Zapewnia ochronę w układach trójfazowych z neutralnym, stosowanych w instalacjach przemysłowych, budynkach użyteczności publicznej i obiektach wielkopowierzchniowych.
• Blok nadmiarowy B13: Ochrona przed prądami zwarciowymi i przeciążeniowymi w zakresie wartości znamionowej B13 – eliminuje konieczność stosowania dodatkowych zabezpieczeń.
• Czułość 30mA, klasa AC: Szybkie wyłączanie przy wykryciu prądu upływowego ≥30mA, skuteczna ochrona przed porażeniem prądem elektrycznym.
• Serii pro M compact: Zminiaturyzowana konstrukcja ułatwia montaż w rozdzielnicach, zachowując wysoką wydajność i niezawodność.
• Ochrona przed kontaktem pośrednim i bezpośrednim: Zapewnia kompleksową ochronę użytkowników oraz mienia w instalacjach elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez zintegrowanego zabezpieczenia zwarciowego) oraz PN-EN 60947-2 (wyłączniki nadprądowe). Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik różnicowo-prądowy DS204 AC-B13/0,03 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i zwarciowego.

• Instalacje trójfazowe w budynkach mieszkalnych, biurowych i przemysłowych – ochrona obwodów gniazdkowych i oświetleniowych.
• Obiekty użyteczności publicznej, szpitale, szkoły, hotele – miejscach o dużym zagęszczeniu użytkowników.
• Ochrona obwodów zasilających urządzenia wrażliwe na przeciążenia i zwarcia, np. serwery, systemy automatyki budynkowej.
• Instalacje zasilające maszyny i urządzenia przemysłowe – ochrona przeciwporażeniowa i zwarciowa w środowiskach o podwyższonym ryzyku.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie zasilającym. Wyłącznik montować w rozdzielnicy na szynie DIN, zgodnie z kierunkiem przepływu prądu (oznaczonym na urządzeniu). Podłączenie przewodów fazowych, neutralnego i ochronnego przeprowadzić zgodnie z oznaczeniami na wyłączniku. Po montażu należy przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularnie sprawdzać stan techniczny i niezawodność wyłącznika zgodnie z zaleceniami producenta.

FAQ

• Jaką klasę czułości ma wyłącznik DS204? Wyłącznik należy do klasy AC, co oznacza, że reaguje na sinusoidalne prądy upływowe. Czułość wynosi 30mA – standardowe rozwiązanie do ochrony przeciwporażeniowej.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia zwarciowego? Nie – wbudowany blok nadmiarowy B13 zapewnia ochronę przed prądami zwarciowymi i przeciążeniowymi, eliminując konieczność stosowania dodatkowych aparatów.
• Do jakich instalacji najczęściej stosuje się ten model? Wyłącznik idealnie nadaje się do instalacji trójfazowych w budynkach użyteczności publicznej, obiektach przemysłowych oraz w układach, gdzie wymagana jest ochrona przeciwporażeniowa klasy AC z blokiem nadmiarowym.
