Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C16 AC30, 4P C16 30mA AC, pro M compact | 2CSR256040R1164 ABB

Alternatywny kod produktu: 2CSR256040R1164

Opis i Kluczowe Cechy

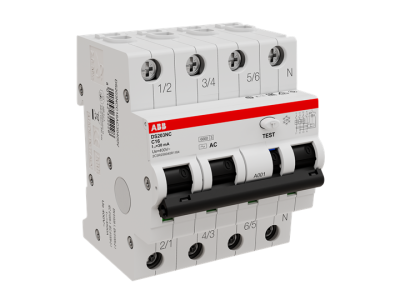

Wyłącznik różnicowoprądowy z blokiem nadmiarowym DS203NC (symbol 2CSR256040R1164) w 4-punktowym układzie (4P) o prądzie znamionowym C16 i czułości 30mA AC to kompaktowe rozwiązanie modułowe do ochrony instalacji elektrycznych. Chroni przed zwarciami, przeciążeniami, prądami ziemnozwarciowymi oraz ryzykiem porażenia prądem. Przeznaczony do montażu w szafach rozdzielczych na szynę DIN.

• 4-punktowy układ 4P: Zapewnia ochronę wszystkich przewodów fazowych (L1, L2, L3) oraz neutralnego (N) w układach trójfazowych, gwarantując kompleksową ochronę obwodu.
• Prąd znamionowy C16: Ochrona obwodu o maksymalnym obciążeniu 16A – odpowiedni do zabezpieczenia standardowych gniazd, oświetlenia i mniejszych urządzeń.
• Czułość 30mA AC: Natychmiastowe wyłączenie w przypadku wystąpienia prądu upływowego ≥30mA, minimalizując ryzyko porażenia prądem.
• Blok nadmiarowy wbudowany: Łączna ochrona przed zwarciami i przeciążeniami w jednym urządzeniu – redukuje liczbę komponentów w szafie rozdzielczej.
• Seria pro M compact: Kompaktowa budowa 4 modułów (72mm szerokości) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy PN-EN 61008-1 i PN-EN 60947-2. Posiada deklarację zgodności CE i może być stosowany w instalacjach zgodnych z przepisami SEP.

Zastosowanie

Wyłącznik DS203NC 4P C16 30mA z blokiem nadmiarowym przeznaczony jest do ochrony obwodów trójfazowych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz budownictwie mieszkaniowym.

• Ochrona obwodów gniazd wtykowych w warsztatach i halach produkcyjnych.
• Zabezpieczenie instalacji oświetleniowych w budynkach biurowych i handlowych.
• Ochrona obwodów zasilających urządzenia o mocy do 16A w instalacjach trójfazowych.
• Zastosowanie w szafach rozdzielczych jako element systemu ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z aktualnymi przepisami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Urządzenie montować na standardowej szynie DIN 35mm, zaciskając przewody fazowe (L1-L3) i neutralny (N) zgodnie z oznaczeniami na wyłączniku. Po zamontowaniu wykonać test działania przyciskiem „TEST” (co najmniej raz na kwartał).

FAQ

• Czy wyłącznik DS203NC chroni przed zwarciami? Tak – wyposażony jest w blok nadmiarowy, który zapewnia ochronę przed zwarciami i przeciążeniami prądowymi.
• Jaka jest różnica między czułością 30mA a 100mA? Czułość 30mA zapewnia szybsze i bardziej precyzyjne wyłączenie w przypadku zwarcia doziemnego, co jest kluczowe dla ochrony przed porażeniem. 100mA stosowane jest w obwodach, gdzie prądy upływowe są wyższe (np. w instalacjach z dużym obciążeniem pojemnościowym).
• Czy wyłącznik można stosować w instalacjach jednofazowych? Wyłącznik 4P jest przeznaczony do obwodów trójfazowych. Do ochrony instalacji jednofazowych należy stosować odpowiednie wyłączniki 2P lub 1P+N.
