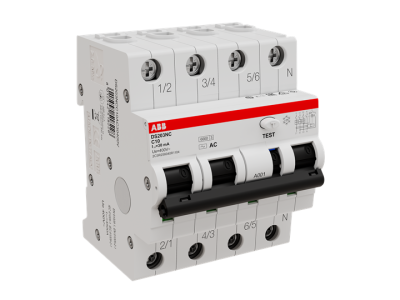

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC C10 AC30, 3P C10 30mA AC, pro M compact | 2CSR256040R1104 ABB

Alternatywny kod produktu: 2CSR256040R1104

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203NC (symbol 2CSR256040R1104) z serii pro M compact to czteromodułowe urządzenie w konfiguracji 3P+N, łączące funkcję zabezpieczenia przed prądami różnicowymi (30 mA AC) z zabezpieczeniem nadprądowym. Zaprojektowany do montażu w rozdzielnicach elektrycznych, zapewnia kompleksową ochronę instalacji przed zwarciami, przeciążeniami oraz prądami ziemnozwarciowymi, minimalizując ryzyko porażenia prądem i uszkodzenia sprzętu.

• Konfiguracja 3P+N: Zwiększa funkcjonalność w porównaniu do standardowych wyłączników 3P – dodatkowe zero ułatwia organizację obwodów w rozdzielnicy.
• Zabezpieczenie nadmiarowe (C10): Ochrona zwarciowa i przeciążeniowa dzięki członowi termicznemu i elektromagnetycznemu, reagującemu na prądy powyżej 10 A.
• Wyzwalacz różnicowy 30 mA AC: Szybkie wykrywanie i odłączanie obwodu przy wystąpieniu prądu upływowego powyżej 30 mA, chroniąc przed porażeniem i pożarem.
• 4 moduły szerokości: Kompaktowa budowa ułatwiająca montaż w standardowych szynach DIN, oszczędzająca miejsce w rozdzielnicy.
• Dodatkowa ochrona przed kontaktami bezpośrednimi: Wersja z blokiem nadmiarowym redukuje ryzyko zwarć łukowych i uszkodzeń izolacji w krytycznych aplikacjach.

Zgodność z Normami

Wyłącznik DS203NC spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskonapięciowej (PN-EN 61009-1) oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada deklarację zgodności CE i dopuszczenie do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik DS203NC przeznaczony jest do ochrony obwodów odbiorczych w instalacjach elektrycznych budynków mieszkalnych, obiektów użyteczności publicznej oraz przemysłowych. Idealny do zabezpieczania gniazd wtykowych, linii oświetleniowych i obwodów zasilających urządzenia wrażliwe na prądy upływowe.

• Instalacje mieszkaniowe – zabezpieczenie gniazd w pokojach, kuchniach, łazienkach oraz obwodów oświetleniowych.
• Obiekty biurowe i handlowe – ochrona linii zasilających komputery, drukarki, klimatyzację i inne urządzenia biurowe.
• Małe i średnie zakłady przemysłowe – zabezpieczanie maszyn i linii produkcyjnych o niskim poborze mocy.
• Systemy alarmowe i przeciwpożarowe – ochrona obwodów sterowniczych przed uszkodzeniem spowodowanym prądami upływowymi.

Wskazówki Montażowe

Montaż wyłącznika musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na standardowej szynie DIN (35 mm) w rozdzielnicy, zachowując odpowiednie odstępy od innych aparatów dla zapewnienia cyrkulacji powietrza. Przed podłączeniem należy upewnić się, że napięcie w instalacji zostało odłączone. Przewody fazowe (L1, L2, L3) podłączyć do zacisków zasilających, a przewód neutralny (N) do zacisku neutralnego. Moment dokręcania zacisków powinien być zgodny z zaleceniami producenta (ok. 2 Nm). Po montażu przeprowadzić test funkcjonalny przyciskiem „TEST” oraz sprawdzić działanie wyłącznika pod obciążeniem.

FAQ

• Czy wyłącznik DS203NC nadaje się do instalacji trójfazowych? Tak, urządzenie w konfiguracji 3P+N jest dedykowane do ochrony obwodów trójfazowych zasilanych napięciem 400 V AC.
• Jakie jest maksymalne obciążenie prądowe dla wyłącznika C10? Wyłącznik o charakterystyce C10 wytrzymuje obciążenie ciągłe do 10 A, reagując na prądy zwarciowe powyżej 5-10-krotności wartości znamionowej (50-100 A).
• Czy można stosować ten wyłącznik w wilgotnym środowisku? Nie, urządzenie nie jest przeznaczone do stosowania w pomieszczeniach o podwyższonej wilgotności lub na zewnątrz. Do takich warunków należy wybrać wyłączniki o odpowiednim stopniu ochrony IP.
