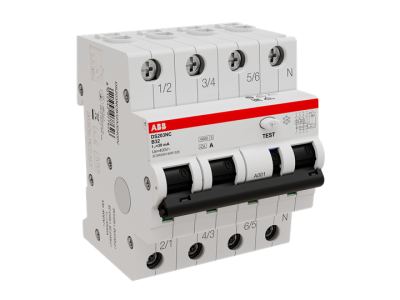

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC B32 A30, 3P B32 30mA A, pro M compact | 2CSR256140R1325 ABB

Alternatywny kod produktu: 2CSR256140R1325

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203NC B32 3P (symbol 2CSR256140R1325) z blokiem nadmiarowym to czteromodułowe urządzenie do ochrony obwodów 3-fazowych z neutralnym. Zapewnia kompleksową ochronę przed zwarciami, przeciążeniami, prądami ziemnozwarciowymi oraz zwarciami doziemnymi. Wersja 30 mA zapewnia dodatkową ochronę przeciwporażeniową zgodnie z normami bezpieczeństwa.

• Wyłącznik 3P B32: Trójfazowe zabezpieczenie nadmiarowe o prądzie znamionowym 32A, chroniące przewody przed nadmiernym obciążeniem.
• Wyzwalacz różnicowoprądowy 30 mA: Szybka reakcja na prądy upływowe, minimalizująca ryzyko porażenia prądem w układzie TN.
• Blok nadmiarowy z zabezpieczeniem zwarciowym: Kompleksowa ochrona obwodu przed przeciążeniami i zwarciami, eliminująca konieczność stosowania dodatkowych zabezpieczeń.
• 4 moduły DIN: Kompaktowa budowa ułatwiająca montaż w rozdzielnicy, oszczędzająca miejsce i upraszczająca okablowanie.
• Dodatkowa ochrona przeciwporażeniowa: Spełnia wymogi przepisów dotyczących ochrony przed dotykiem pośrednim, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 61009-1, dotyczących wyłączników różnicowoprądowych i zabezpieczeń nadprądowych. Posiada deklarację zgodności CE oraz atesty potwierdzające bezpieczeństwo użytkowania w instalacjach elektrycznych zgodnych z systemem TN.

Zastosowanie

DS203NC B32 3P przeznaczony jest do ochrony obwodów trójfazowych z neutralnym w instalacjach przemysłowych, budynkach użyteczności publicznej oraz budownictwie mieszkaniowym. Idealny do zabezpieczania gniazd wtykowych, silników, pomp, systemów oświetleniowych i innych odbiorników wymagających ochrony przeciwporażeniowej.

• Ochrona obwodów 3-fazowych w rozdzielnicach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe (np. maszyny, pompy, wentylatory).
• Ochrona obwodów gniazd wtykowych w miejscach narażonych na kontakt z wilgocią (np. warsztaty, garaże, piwnice).
• Zastosowanie w układach fotowoltaicznych jako zabezpieczenie przeciwporażeniowe i zwarciowe.

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzić wykwalifikowany elektryk z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montować na szynie DIN w pozycji pionowej. Podłączenie przewodów fazowych L1, L2, L3 oraz neutralnego N powinno być wykonane zgodnie z oznaczeniami na obudowie (wymagane jest zachowanie odpowiedniej kolejności). Moment dokręcania zacisków: 2,5 Nm. Po montażu przeprowadzić test przycisku "TEST" w celu weryfikacji poprawności działania zabezpieczenia.

FAQ

• Czy wyłącznik DS203NC można stosować w układzie sieci TN-S? Tak, urządzenie jest kompatybilne z układami TN-S, TN-C-S i TT, zapewniając ochronę przeciwporażeniową w sieciach z oddzielnym przewodem ochronnym PE.
• Jakie jest typowe zastosowanie dla wyzwalacza 30 mA? Wyzwalacz 30 mA (typ AC) służy do ochrony przed porażeniem prądem w układzie TN, minimalizując ryzyko wypadków przy dotyku pośrednim. Jest standardowym rozwiązaniem w instalacjach mieszkaniowych.
• Czy wyłącznik wymaga dodatkowych zabezpieczeń? Blok nadmiarowy z wbudowanym zabezpieczeniem zwarciowym eliminuje konieczność stosowania dodatkowych bezpieczników topikowych lub wyłączników nadprądowych w obwodzie chronionym.
