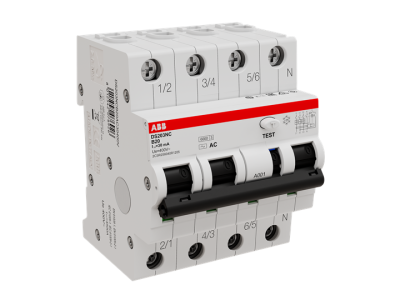

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203NC B20 AC30, 3P B20 30mA AC, pro M compact | 2CSR256040R1205 ABB

Alternatywny kod produktu: 2CSR256040R1205

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203NC B20 (symbol 2CSR256040R1205) z wbudowanym blokiem nadmiarowym to zaawansowane zabezpieczenie 3P+N o szerokości 4 modułów, przeznaczone do ochrony instalacji elektrycznych przed prądami zwarciowymi, przeciążeniowymi, ziemnozwarciowymi oraz porażeniowymi (wrażliwy na prądy różnicowe 30 mA). Urządzenie należy do serii pro M compact – kompaktowej konstrukcji zapewniającej oszczędność miejsca w rozdzielnicy.

• 4 moduły szerokości: Kompaktowa budowa umożliwia montaż w standardowych rozdzielnicach bez konieczności rezygnacji z innych aparatów.
• Blok nadmiarowy B20: Zapewnia ochronę przed zwarciami i przeciążeniami, eliminując potrzebę stosowania dodatkowego zabezpieczenia topikowego.
• Prąd znamionowy 20A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtykowych oraz mniejszych urządzeń przemysłowych.
• Czułość 30 mA AC: Wysoka ochrona przeciwporażeniowa – natychmiastowe wyłączenie przy wykryciu prądu upływowego powyżej 30 mA, minimalizujące ryzyko porażenia elektrycznego.
• 3P+N (3 bieguny + neutralny): Pełna ochrona obwodów trójfazowych z zachowaniem ciągłości neutralnego przewodu roboczego.

Zgodność z Normami

Wyłącznik spełnia wymogi normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego) oraz PN-EN 60947-2 (wyłączniki do stosowania w instalacjach niskiego napięcia). Posiada oznakowanie CE i deklarację zgodności z dyrektywami europejskimi.

Zastosowanie

Wyłącznik DS203NC B20 3P+N 30mA AC z blokiem nadmiarowym znajduje zastosowanie w instalacjach elektrycznych wymagających kompleksowej ochrony przed zwarciami, przeciążeniami i porażeniem prądem.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczanie obwodów trójfazowych w małych zakładach przemysłowych i warsztatach.
• Instalacje oświetleniowe zasilane z obwodów 3-fazowych.
• Wymiana lub modernizacja rozdzielnic elektrycznych – kompaktowa konstrukcja ułatwia montaż w ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie w stanie beznapięciowym. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, przestrzegając kolejności podłączania przewodów fazowych (L1, L2, L3) oraz neutralnego (N). Blok nadmiarowy wymaga podłączenia zgodnie z kierunkiem przepływu prądu (oznaczonym na obudowie). Po montażu należy przeprowadzić test funkcjonalny przyciskiem TEST i sprawdzić działanie wyłącznika pod obciążeniem.

FAQ

• Czy wyłącznik DS203NC wymaga dodatkowego zabezpieczenia nadprądowego? Nie – wbudowany blok nadmiarowy B20 zapewnia ochronę przed zwarciami i przeciążeniami do 20A, eliminując potrzebę stosowania dodatkowych bezpieczników topikowych.
• Jakie jest napięcie znamionowe wyłącznika? Wyłącznik przeznaczony jest do instalacji niskiego napięcia 230/400V AC, zgodnie z parametrami typowymi dla wyłączników serii DS203NC.
• Czy wyłącznik można stosować w obwodach DC? Nie – urządzenie przeznaczone jest wyłącznie do instalacji prądu przemiennego AC.
