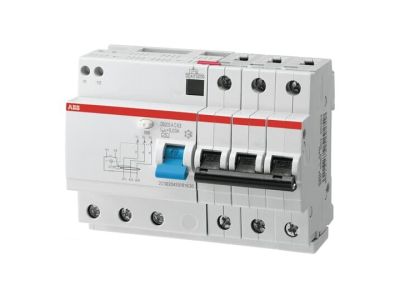

Wyłącznik różnicowo-prądowy z blokiem nadmiarowym DS203 M AC-C6/0,03, 3P C6 30mA AC, pro M compact | 2CSR273001R1064 ABB

Alternatywny kod produktu: 2CSR273001R1064

Opis i Kluczowe Cechy

Wyłącznik różnicowo-prądowy DS203 M (symbol 2CSR273001R1064) z serii pro M compact to urządzenie 3-fazowe (3P) o prądzie znamionowym 6A (C6) i czułości 30mA AC. Łączy w sobie funkcję ochrony przeciwporażeniowej (ochrona przed prądami resztkowymi sinusoidalnymi AC) z zabezpieczeniem nadprądowym (blok nadmiarowy). Zaprojektowany do montażu w rozdzielnicach domowych i przemysłowych, gwarantuje bezpieczeństwo instalacji oraz osób przebywających w pobliżu.

• Ochrona przeciwporażeniowa 30mA AC: Szybkie (≤30ms) wyłączenie w przypadku pojawienia się niebezpiecznego prądu upływowego, minimalizujące ryzyko porażenia elektrycznego.
• Blok nadmiarowy (C6): Zabezpiecza instalację przed przeciążeniami i zwarciami, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym.
• 3-polowa konstrukcja (3P): Przeznaczony do instalacji trójfazowych, gdzie wymagana jest ochrona wszystkich przewodów fazowych.
• Seria pro M compact: Kompaktowe wymiary ułatwiające montaż w ciasnych rozdzielnicach, zachowując przy tym wysoką wytrzymałość mechaniczną.
• Sinusidalna charakterystyka AC: Wykrywa i reaguje na prądy upływowe o przebiegu sinusoidalnym, typowe dla większości instalacji domowych i biurowych.

Zgodność z Normami

Wyłącznik DS203 M spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego) oraz PN-EN 60898-1 (wyłączniki nadprądowe). Posiada deklarację zgodności CE oraz certyfikaty potwierdzające bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik DS203 M przeznaczony jest do ochrony instalacji elektrycznych przed skutkami przeciążeń, zwarć oraz prądów upływowych, zapewniając kompleksową ochronę w instalacjach 3-fazowych.

• Instalacje domowe i mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD.
• Obwody trójfazowe w budynkach biurowych, handlowych i usługowych – zasilanie serwerowni, klimatyzacji, oświetlenia.
• Małe i średnie instalacje przemysłowe – zabezpieczenie maszyn, urządzeń i linii produkcyjnych wymagających ochrony przeciwporażeniowej.
• Obwody zasilające pompy, wentylatory i inne odbiorniki trójfazowe o niewielkim poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wyłącznik należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednie odstępy między sąsiednimi urządzeniami (zalecane co najmniej 1/2 szerokości modułu). Przewody fazowe (L1, L2, L3) podłączać zgodnie z oznaczeniami na obudowie, a przewód neutralny (N) do odpowiedniego zacisku. Po montażu przeprowadzić test przyciskiem „TEST” – wyłącznik powinien zadziałać, odłączając zasilanie. Regularnie sprawdzać działanie mechanizmu wyzwalającego (co 6 miesięcy).

FAQ

• Czy wyłącznik DS203 M posiada wbudowany wyłącznik nadprądowy? Tak, jest to wyłącznik różnicowo-prądowy z blokiem nadmiarowym o charakterystyce C6, co oznacza, że zabezpiecza zarówno przed prądami upływowymi (30mA), jak i przeciążeniami/zwarciami (prąd znamionowy 6A).
• Jaki jest czas wyłączenia w przypadku zwarcia? Czas wyłączenia przy zwarciu wynosi ≤0,1s (zależnie od warunków instalacji), zapewniając szybką ochronę obwodu.
• Czy wyłącznik można stosować w instalacjach jednofazowych? Urządzenie jest dedykowane do instalacji trójfazowych (3P). Do ochrony instalacji jednofazowych zaleca się stosowanie wyłączników 1P z odpowiednimi parametrami.
